Gaano Kadalas Dapat Suriin ang mga Safety Valve? Isang Kumpletong Gabay

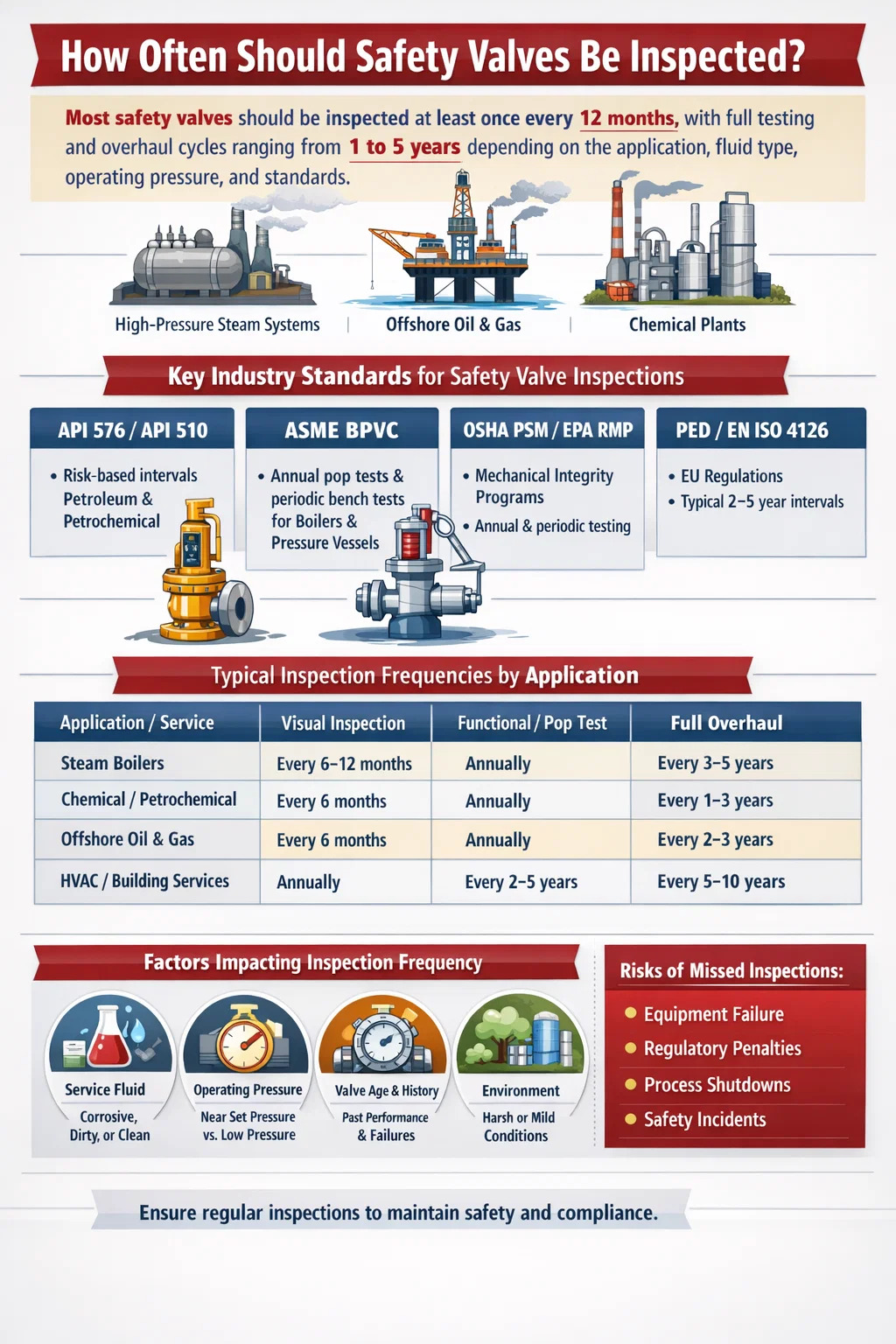

Gaano kadalas Dapat Suriin ang mga Safety Valve?

Ang direktang sagot: karamihan sa mga balbula sa kaligtasan ay dapat suriin nang hindi bababa sa isang beses bawat 12 buwan , na may buong pagsubok at pag-overhaul na mga cycle mula 1 hanggang 5 taon depende sa aplikasyon, uri ng likido, presyon ng pagpapatakbo, at naaangkop na mga pamantayan ng regulasyon. Gayunpaman, hindi ito isang one-size-fits-all na panuntunan. Ang mga high-pressure na steam system, mga planta sa pagpoproseso ng kemikal, at mga instalasyon ng langis sa malayo sa pampang ay may kanya-kanyang mga agwat ng inspeksyon, at ang hindi pagsunod sa tamang iskedyul ay maaaring magresulta sa kabiguan ng kagamitan, mga parusa sa regulasyon, o pagkawala ng buhay.

Mga balbula sa kaligtasan — tinutukoy din bilang pressure relief valves (PRVs), pressure safety valves (PSVs), o relief valves depende sa konteksto — ay kabilang sa mga pinakamahalagang bahagi sa anumang pressure na sistema. Ang tanging layunin nila ay magbukas sa isang paunang natukoy na presyon at maglabas ng labis na presyon bago ito makapinsala sa kagamitan o malagay sa panganib ang mga tauhan. Kapag nabigo silang magbukas, ang mga kahihinatnan ay mula sa nasirang pipework hanggang sa mga sakuna na pagsabog ng sasakyang-dagat. Kapag nabigo silang magsara nang maayos pagkatapos magbukas, lumilikha sila ng magastos na pagkalugi sa proseso at nagpapakilala ng mga panganib sa kontaminasyon.

Ang pagkuha ng tama sa dalas ng inspeksyon ay hindi isang maliit na gawaing pang-administratibo. Ito ay isang pangunahing elemento ng pamamahala sa kaligtasan ng halaman, integridad ng proseso, at legal na pagsunod.

Mga Pamantayan sa Industriya na Namamahala sa Mga Pagitan ng Inspeksyon ng Valve sa Kaligtasan

Tinutukoy ng ilang pangunahing internasyonal na pamantayan at code ang balangkas para sa kung gaano kadalas dapat suriin at suriin ang mga safety valve. Ang pag-unawa kung aling pamantayan ang nalalapat sa iyong operasyon ay ang panimulang punto para sa pagbuo ng anumang programa ng inspeksyon.

API 510 at API 576

Ang American Petroleum Institute's API 576 (Pag-inspeksyon ng Mga Presyur na Nakapagpapaginhawa ng Device) ay ang pinakamalawak na tinutukoy na pamantayan sa buong mundo para sa inspeksyon ng pressure relief valve sa mga industriya ng petrolyo at petrochemical. Ang API 576 ay hindi nag-uutos ng isang nakapirming agwat ngunit sa halip ay nagbibigay ng isang balangkas na nakabatay sa panganib. Ito ay nagsasaad na ang mga agwat ng inspeksyon ay dapat na nakabatay sa kasaysayan ng balbula, ang mga kondisyon ng serbisyo, at ang mga kahihinatnan ng pagkabigo. Mga karaniwang agwat na isinangguni sa kasanayan sa industriya sa ilalim ng saklaw ng API 576 mula sa 5 taon para sa malinis, hindi nakakasira na mga serbisyo sa kasing dalas taun-taon o mas kaunti para sa fouling, kinakaing unti-unti, o maruruming serbisyo .

Ang API 510 (Pressure Vessel Inspection Code) ay pinupunan ito sa pamamagitan ng pag-aatas na ang mga pressure-relieving device ay siyasatin at subukan sa isang iskedyul na tinutukoy ng isang kwalipikadong inspektor o process safety engineer, na isinasaalang-alang ang kapaligiran ng serbisyo at anumang kasaysayan ng malfunction.

ASME Boiler at Pressure Vessel Code (BPVC)

Ang ASME BPVC Section I (Power Boiler) at Section VIII (Pressure Vessels) ay nangangailangan na ang mga safety valve sa mga boiler at pressure vessel ay regular na masuri. Para sa mga power boiler, maraming hurisdiksyon ang nangangailangan ng a pisikal na pop test kahit isang beses kada taon , madalas sa mga naka-iskedyul na pagkawala. Ang mga pamantayan ng ASME ay nangangailangan din na ang anumang balbula na nasa serbisyo para sa isang tiyak na panahon ay alisin para sa bench testing, na may mga pagitan na karaniwang hindi hihigit sa 5 taon sa karamihan ng mga hurisdiksyon.

Mga Kinakailangan sa OSHA PSM at EPA RMP

Sa United States, ang mga pasilidad na sakop sa ilalim ng pamantayan ng Pamamahala sa Kaligtasan ng Proseso (PSM) ng OSHA (29 CFR 1910.119) at ang Programa sa Pamamahala ng Panganib (Risk Management Program) ng EPA (RMP) ay dapat magpanatili ng programang Mechanical Integrity na kinabibilangan ng mga pressure-relieving device. Ang mga regulasyong ito ay nangangailangan ng mga nakadokumentong pamamaraan ng inspeksyon at pagsubok, nakasulat na mga talaan ng lahat ng inspeksyon, at pagwawasto kapag may nakitang mga kakulangan. Bagama't hindi tumutukoy ang mga regulasyon ng isang unibersal na agwat, hinihiling nila ang tagapag-empleyo na magtatag ng mga agwat batay sa mga rekomendasyon ng mga tagagawa at mahusay na kasanayan sa pag-inhinyero — na sa pagsasanay ay karaniwang nangangahulugan ng taunang visual na inspeksyon at pana-panahong mga pagsusuri sa pagganap.

PED at EN ISO 4126 (European Union)

Sa Europe, ang Pressure Equipment Directive (PED 2014/68/EU) at ang nauugnay na pamantayang EN ISO 4126 ay namamahala sa disenyo at mga kinakailangan sa kaligtasan para sa mga pressure-relieving device. Ang mga pambansang regulasyon sa mga estadong miyembro ng EU ay nagsasaad ng mga pagitan ng inspeksyon. Sa Germany, halimbawa, ang BetrSichV (Industrial Safety Regulation) ay karaniwang nangangailangan ng safety valve testing bawat 2 hanggang 5 taon depende sa klase ng presyon at kategorya ng likido, na may taunang visual na inspeksyon sa karamihan ng mga pang-industriyang setting.

Inirerekomendang Pagitan ng Inspeksyon ayon sa Uri ng Application

Dahil walang solong agwat ang nalalapat sa pangkalahatan, ang talahanayan sa ibaba ay nagbubuod sa inirerekomenda o karaniwang ginagawang mga frequency ng inspeksyon sa mga pangunahing kategorya ng aplikasyon.

Mga Salik na Tumutukoy Kung Gaano Kadalas Kailangang Suriin ang mga Safety Valve

Ang dalas ng inspeksyon ay hindi kailanman natutukoy sa paghihiwalay. Ang isang hanay ng mga salik sa pagpapatakbo at kapaligiran ay dapat suriin kapag nagtatakda o nag-aayos ng iskedyul ng inspeksyon para sa anumang pressure relief valve.

Mga Katangian ng Serbisyong Fluid

Ang likas na katangian ng likido na dumadaloy sa system ay marahil ang pinakamalaking impluwensya sa kung gaano kabilis bumababa ang isang safety valve. Ang mga likido ay maaaring malawak na uriin bilang malinis, fouling, o kinakaing unti-unti, at ang bawat kategorya ay nangangailangan ng iba't ibang agwat ng inspeksyon.

• Malinis na singaw o inert gas: Ito ang mga pinaka-mapagpatawad na serbisyo. Maaaring manatiling maaasahan ang mga balbula hanggang sa 5 taon sa pagitan ng buong pag-overhaul kung ang mga kondisyon ng pagpapatakbo ay matatag.
• Mga corrosive acid o alkalis: Ang pag-atake ng kemikal sa disc, upuan, at tagsibol ay maaaring makabuluhang bawasan ang katumpakan ng presyon ng hanay sa loob ng 12 buwan. Ang taunang functional testing ay ang pinakamababang katanggap-tanggap na dalas.
• Mga serbisyong marumi o polymerizing: Ang mga likidong nagdadala ng mga solido o nag-polymerize sa paglipas ng panahon ay maaaring maging sanhi ng pagdikit ng valve disc sa upuan — kilala bilang "valve simmer" o "seat locking" - na nagiging dahilan upang hindi magamit ang valve kapag kinakailangan. Ang mga application na ito ay nangangailangan ng pinakamadalas na mga agwat ng inspeksyon, minsan kasing ikli ng bawat 3 hanggang 6 na buwan.
• Malalagkit o mataas na temperatura na likido: Ang mga ito ay nagpapabilis sa pagkasira sa mga panloob na bahagi at maaaring magdulot ng thermal fatigue sa spring assembly.

Operating Pressure na may kaugnayan sa Set Pressure

Ang mga safety valve na gumagana malapit sa kanilang nakatakdang pressure ay nakakaranas ng phenomenon na kilala bilang "simmer," kung saan bahagyang umangat ang disc bago maabot ang buong relieving pressure. Ang paulit-ulit na bahagyang pag-angat na ito ay nagdudulot ng pagkasira ng upuan at maaaring humantong sa pagtagas, na binabawasan ang kakayahan ng balbula na mabisang magselyo. Ang mga balbula ay gumagana sa higit sa 90% ng kanilang nakatakdang presyon dapat suriin nang mas madalas kaysa sa mga gumagana sa 70% o mas mababa. Ang pangkalahatang rekomendasyon ay panatilihin ang operating pressure na hindi mas mataas kaysa 90% ng nakatakdang presyon para sa mga spring-loaded valves at hindi mas mataas sa 80% para sa mga relief valve na pinapatakbo ng piloto sa mga sensitibong aplikasyon.

Edad ng Valve at Makasaysayang Pagganap

Maaaring bigyang-katwiran ng balbula na may malinis na kasaysayan ng inspeksyon at pare-parehong set ng pressure reading sa maraming mga ikot ng pagsubok sa mas mahabang agwat sa pagitan ng mga overhaul. Sa kabaligtaran, ang isang balbula na dati nang nabigo sa isang pop test, tumagas sa upuan, o kinakailangang set pressure adjustment ay dapat ilagay sa isang mas maikling cycle ng inspeksyon anuman ang kategorya ng pangkalahatang serbisyo. Ang makasaysayang diskarte na ito ay ang pundasyon ng mga pamamaraan ng inspeksyon na nakabatay sa panganib (RBI) na malawakang ginagamit sa sektor ng langis at gas.

Bilang ng mga Aktuasyon

Sa bawat oras na bubukas at magsasara ang isang safety valve, ang mga seating surface ay nakakaranas ng mekanikal na epekto. Ang mga high-cycling valve — yaong mga madalas bumukas dahil sa kawalan ng katatagan ng proseso o sobrang laki — ay mas mabilis na nauubos kaysa sa mga balbula na bihirang kumilos. Isang balbula na bumukas higit sa 10 beses sa isang panahon ng serbisyo dapat na biswal na inspeksyon at masuri sa pagganap bago ang susunod na naka-iskedyul na agwat.

Ambient at Environmental na Kondisyon

Ang mga panlabas na instalasyon sa mahalumigmig, dagat, o lubhang maruming kapaligiran ay mas mabilis na nabubulok kaysa sa panloob na mga instalasyon. Ang mga balbula na nakalantad sa direktang pag-ulan, pag-spray ng asin, o mga kapaligiran na may mataas na halumigmig ay nangangailangan ng mas madalas na mga panlabas na inspeksyon upang masuri ang mga nabara sa cap vent, kaagnasan ng katawan, at integridad ng spring housing.

Mga Uri ng Safety Valve Inspection at Ano ang Kinasasangkutan ng Bawat Isa

Hindi lahat ng inspeksyon ay pareho sa saklaw. Mayroong apat na natatanging antas ng aktibidad ng inspeksyon, bawat isa ay nagsisilbi sa ibang layunin at nangangailangan ng ibang antas ng kasanayan at mapagkukunan.

Antas 1: Visual na Panlabas na Inspeksyon

Ito ang pinakapangunahing at pinakamadalas na ginagawang pagsusuri. Hindi nito kailangan na alisin ang balbula mula sa serbisyo. Ang isang sinanay na operator o inspektor ay biswal na sinusuri ang balbula para sa:

• Mga palatandaan ng pagtagas lampas sa upuan (process fluid residue, staining, crystalline deposits)
• Corrosion, pitting, o mekanikal na pinsala sa valve body at bonnet
• Naka-block o nasira ang vent caps at mga drain hole
• Maluwag o nawawala ang mga tamper seal at locking pin
• Tamang oryentasyon ng pag-install at kondisyon ng paglabas ng piping
• Nababasang data ng nameplate na tumutugma sa mga talaan ng engineering

Ang mga visual na inspeksyon ay dapat isagawa nang hindi bababa sa taun-taon para sa karamihan ng mga pang-industriyang aplikasyon at bawat 3 hanggang 6 na buwan sa mga agresibong kapaligiran ng serbisyo.

Level 2: In-Situ Functional Testing

Ang in-situ testing — tinatawag ding online na pagsubok o field testing — ay nagpapatunay na ang balbula ay bubukas sa o malapit sa itinalagang set pressure nito nang hindi ito inaalis sa linya ng proseso. Ito ay karaniwang ginagawa gamit ang isa sa dalawang pamamaraan:

• Manu-manong pagsubok sa pag-angat: Ang elevator lever ay ginagamit upang bahagyang buksan ang balbula upang i-verify ang libreng paggalaw ng disc. Ito ay isang qualitative check lamang at hindi bini-verify ang katumpakan ng presyon ng set.
• Kinokontrol na pagsubok ng presyon: Gamit ang portable test equipment (gaya ng HYTORK o Furmanite test tools), inilalapat ang kontroladong pressure sa valve inlet habang nananatiling nakakonekta ito sa system. Ang aktwal na presyon ng pagbubukas ay sinusukat at inihambing sa naselyohang set pressure.

Ang in-situ na pagsubok ay mahalaga dahil iniiwasan nito ang gastos at pagkagambala sa proseso ng pag-alis ng balbula habang bumubuo pa rin ng dami ng data. Gayunpaman, mayroon itong mga limitasyon: hindi nito masuri nang detalyado ang panloob na kaagnasan o kondisyon ng upuan.

Level 3: Bench Testing (Pop Test)

Ang bench testing ay nangangailangan ng pag-alis ng balbula mula sa serbisyo at pagdadala nito sa isang workshop o pasilidad ng pagsusuri ng balbula. Ang balbula ay naka-mount sa isang test stand at may presyon hanggang sa ito ay bumukas. Ang aktwal na presyur sa pagbubukas, higpit ng upuan, at presyur sa pag-reseating ay lahat ay sinusukat at naidokumento. Ang mga pamantayan ng ASME ay nangangailangan na ang pambungad na presyon ay nasa loob ng ±3% ng naselyohang set pressure para sa karamihan ng mga aplikasyon (±2% para sa serbisyo ng singaw na higit sa 70 psig).

Ang bench testing ay ang pinakatumpak na paraan para sa pag-verify ng pagganap ng balbula at kinakailangan ng karamihan sa mga awtoridad sa regulasyon para sa mga pressure vessel at boiler sa mga regular na pagitan. Pinapayagan din nito ang inspektor na direktang suriin ang mga panloob na sangkap.

Level 4: Buong Pag-disassembly, Inspeksyon, at Overhaul

Ang buong overhaul ay nagsasangkot ng kumpletong disassembly ng safety valve, inspeksyon ng lahat ng panloob na bahagi, pagpapalit ng mga bahagi ng pagsusuot (disc, nozzle seat, spring, seal, at guide), muling pag-assemble, at bench testing bago muling i-install. Ito ang pinakakomprehensibong paraan ng inspeksyon at karaniwang kinakailangan bawat 3 hanggang 5 taon , o kapag ang isang balbula ay nabigo sa isang functional na pagsubok, nasangkot sa isang proseso na nabalisa, o nalantad sa isang hindi normal na kaganapan tulad ng kaso ng sunog o matinding overpressure.

Pagkatapos ng ganap na pag-overhaul, dapat na muling sertipikado ang balbula, muling selyuhan ng mga tamper-evident na wire seal, at ang mga talaan ng inspeksyon nito ay na-update kasama ang bagong set ng data ng pagsubok sa presyon, pinalitan ang mga bahagi, at ang pagkakakilanlan ng technician na gumaganap ng trabaho.

Risk-Based Inspection (RBI) bilang Alternatibo sa Mga Fixed Interval

Ang tradisyunal na diskarte ng paglalapat ng isang nakapirming agwat ng inspeksyon - sabihin nating, bawat 2 taon para sa lahat ng mga balbula sa kaligtasan sa isang planta - ay lalong pinapalitan ng Risk-Based Inspection (RBI). Ang RBI ay isang pamamaraan na pinagsasama ang posibilidad ng pagkabigo sa mga kahihinatnan ng pagkabigo upang matukoy ang pinakaangkop na diskarte sa inspeksyon para sa bawat indibidwal na balbula.

Sa ilalim ng RBI, ang isang safety valve na nagpoprotekta sa isang high-pressure steam drum sa isang power plant ay maaaring suriin taun-taon, habang ang isang relief valve sa isang low-pressure nitrogen purge system sa parehong pasilidad ay maaaring mangailangan lamang ng inspeksyon bawat 5 taon. Ang naka-target na diskarte na ito ay binabawasan ang mga hindi kinakailangang gastos sa pagpapanatili habang nakatuon ang mga mapagkukunan sa mga kagamitan na may pinakamataas na panganib.

Ang API 581 (Risk-Based Inspection Technology) ay nagbibigay ng isang detalyadong pamamaraan para sa paglalapat ng RBI sa mga pressure-relieving device. Ang isang pangunahing output ng proseso ng RBI ay a pagtatasa ng demand rate — isang pagtatantya kung gaano kadalas ang isang safety valve ay malamang na tawagan upang bumukas sa isang partikular na panahon. Ang mga balbula na may mataas na mga rate ng demand ay nangangailangan ng mas madalas na inspeksyon upang makumpirma na nananatiling gumagana ang mga ito. Ang mga balbula na may napakababang mga rate ng demand ay maaaring maging kuwalipikado para sa mas mahabang agwat, ngunit kung mababa din ang resulta ng pagkabigo nito.

Para sa mga pasilidad na may malaking bilang ng mga safety valve, maaaring magresulta ang RBI 30% hanggang 50% na pagbabawas sa kabuuang karga ng trabaho sa inspeksyon kumpara sa mga programang fixed-interval, nang hindi nakompromiso ang kaligtasan — basta't ang pagsusuri sa panganib ay isinasagawa nang mahigpit at pinananatiling napapanahon habang nagbabago ang mga kondisyon ng proseso.

Mga Karaniwang Failure Mode na Natagpuan Habang Inspeksyon ng Safety Valve

Ang pag-unawa sa kung ano talaga ang makikita ng mga inspektor kapag sinusuri nila ang mga safety valve ay nagpapatibay kung bakit mahalaga ang regular na inspeksyon. Ang mga sumusunod na mode ng pagkabigo ay ang pinakamadalas na naidokumento sa mga programang pang-industriya na inspeksyon.

Pagkatulo ng upuan

Ang pagtagas ng upuan — kung saan pinapayagan ng balbula ang tuluy-tuloy na maliit na daloy ng likido na dumaan kahit na ganap na nakasara — ang pinakakaraniwang depekto na makikita sa panahon ng bench testing. Nagreresulta ito sa pinsala sa ibabaw ng upuan na dulot ng simmer, corrosion, o solid particle impingement. Ang isang tumutulo na balbula sa kaligtasan ay hindi lamang kumakatawan sa isang pagkawala ng proseso ngunit maaari ring maging sanhi ng pagguho ng disc sa paglipas ng panahon, na humahantong sa kumpletong pagkawala ng kakayahang mag-sealing. Ang mga pag-aaral sa industriya ay nagpapahiwatig na sa pagitan ng 25% at 40% ng mga safety valve na inalis mula sa serbisyo ay may masusukat na pagtagas ng upuan sa oras ng inspeksyon.

Itakda ang Pressure Drift

Maaaring mawala ang tensyon sa mga bukal sa paglipas ng panahon dahil sa thermal cycling, kaagnasan, o pagkapagod ng materyal. Nagiging sanhi ito ng aktwal na presyon ng pambungad na naaanod sa ibaba o sa itaas ng naselyohang set pressure. Ang balbula na may nakatakdang presyon na 100 psi na naanod upang bumukas sa 80 psi ay nagbibigay ng hindi sapat na proteksyon laban sa sobrang presyon. Sa kabaligtaran, ang isang balbula na naanod paitaas at ngayon ay bumubukas sa 115 psi ay naglalantad sa system sa potensyal na nakakapinsalang sobrang presyon bago ang balbula ay huminahon. Itakda ang pressure drift na higit sa 5% mula sa naselyohang halaga karaniwang nangangailangan ng pagpapalit ng tagsibol at muling sertipikasyon.

Naka-block na Discharge Piping o Vent

Ang mga discharge piping na na-block — dahil sa bird nesting, ice formation, debris accumulation, o maling pag-install ng valve — ay lumilikha ng backpressure na maaaring pumigil sa pagbukas ng valve sa itinakdang pressure nito. Ito ay isang partikular na mapanganib na mode ng pagkabigo dahil ang balbula ay maaaring lumitaw na ganap na gumagana sa panahon ng visual na inspeksyon habang aktwal na hindi kayang alisin. Ang discharge piping ay dapat na inspeksyunin para sa mga bara, labis na back pressure potensyal, at tamang drainage routing sa bawat naka-iskedyul na inspeksyon.

Disc o Nozzle Corrosion

Ang panloob na kaagnasan ng mga ibabaw ng upuan ng disc at nozzle ay isang makabuluhang isyu sa wet steam, acid service, o mga kapaligirang naglalaman ng chloride. Ang pag-pit ng mga precision-machined surface na ito ay sumisira sa metal-to-metal seal kung saan nakasalalay ang balbula para sa mahigpit na pagsara pagkatapos alisin. Kapag ang mga ibabaw ng upuan ay pitted, ang paggiling at paghampas ay maaaring maibalik ang mga ito sa isang limitadong lawak, ngunit ang mga matitinding kinakaing bahagi ay dapat palitan nang buo.

Kaagnasan sa tagsibol o Pagkapagod

Ang compression spring sa loob ng safety valve ay isang kritikal na bahagi na nagdadala ng pagkarga. Binabawasan ng corrosion pitting sa spring wire ang epektibong cross-section nito, na maaaring magdulot ng hindi inaasahang bali sa ilalim ng operating stress. Ang mga bali na bukal ay naitala bilang ang ugat na sanhi ng mga sakuna na pagkabigo sa balbula sa kaligtasan sa ilang mga insidente sa industriya. Ang mga bukal na nagpapakita ng anumang nakikitang kaagnasan, pagpapapangit, o pag-crack sa ibabaw ay dapat na palitan kaagad.

Mga Kinakailangan sa Dokumentasyon at Pagpapanatili ng Record

Ang bawat inspeksyon ng balbula sa kaligtasan ay dapat na lubusang nakadokumento. Ang mga pamantayan sa regulasyon — kabilang ang OSHA PSM, API 510, at karamihan sa mga pambansang regulasyon sa Europa — ay nangangailangan ng mga nakasulat na rekord na maaaring i-audit upang ipakita ang pagsunod. Ang rekord ng inspeksyon para sa bawat balbula ay dapat kasama ang:

• Valve tag number, serial number, at lokasyon sa proseso
• Naselyohang set pressure at ang sinusukat na opening pressure sa panahon ng pagsubok
• Petsa ng inspeksyon at pagkakakilanlan ng kwalipikadong inspektor o technician
• Paglalarawan ng anumang nakitang mga depekto at ang mga pagwawasto na ginawa
• Pinalitan ang mga bahagi habang nag-overhaul
• Mga resulta ng pagsusuri sa bangko pagkatapos ng pag-aayos
• Susunod na nakatakdang petsa ng inspeksyon
• Inilapat ang numero ng selyo pagkatapos ng pagsubok (upang makita ang hindi awtorisadong pagsasaayos)

Ang mga rekord na ito ay dapat na panatilihin para sa buhay ng kagamitan sa karamihan ng mga hurisdiksyon, at hindi bababa sa isang panahon na lumampas nang higit sa susunod na agwat ng inspeksyon. Maraming mga pasilidad ang gumagamit ng mga computerized maintenance management system (CMMS) gaya ng SAP PM o IBM Maximo upang pamahalaan ang mga talaan ng inspeksyon ng safety valve kasama ng iba pang data ng pamamahala ng asset.

Ito ay nagkakahalaga ng pagpuna na ang kawalan ng wastong mga rekord ng inspeksyon ay mismong isang paglabag sa regulasyon sa ilalim ng OSHA PSM, hindi alintana kung ang mga balbula ay talagang nasa mabuting kondisyon. Sa panahon ng pag-audit ng PSM o proseso ng pagsisiyasat sa insidente, hihilingin ng mga inspektor ang mga rekord na ito bilang pangunahing katibayan ng pagsunod sa mekanikal na integridad.

Ano ang Mangyayari Kapag Napalampas ang Mga Inspeksyon sa Safety Valve

Ang mga kahihinatnan ng hindi pag-inspeksyon ng mga safety valve sa iskedyul ay hindi teoretikal. Maraming mga pangunahing insidente sa industriya sa nakalipas na mga dekada ay direkta o bahagyang naiugnay sa mga pagkabigo ng pressure relief valve na dulot ng hindi sapat na inspeksyon.

Noong 2005 na pagsabog ng refinery ng BP Texas City, na ikinamatay ng 15 manggagawa at ikinasugat ng 180 iba pa, kasama sa mga natuklasan sa imbestigasyon ang hindi sapat na pagpapanatili at inspeksyon ng mga pressure relief system bilang isang kadahilanan. Ang kasunod na pagsisiyasat ng OSHA ay nagresulta sa mga multa na higit sa $21 milyon , na may mga pagkabigo sa programa ng integridad ng makina — kabilang ang hindi sapat na pamamahala ng device para sa pressure relief — kitang-kitang binanggit.

Ang higit pang karaniwang mga kahihinatnan ng napalampas na mga inspeksyon sa balbula sa kaligtasan ay kinabibilangan ng:

• Mga parusa sa regulasyon: Ang mga pagsipi ng OSHA PSM para sa mga pagkabigo sa mekanikal na integridad ay karaniwang may mga parusa na $15,000 hanggang $156,259 bawat paglabag, na may sinasadyang mga paglabag na umaabot sa mas matataas na antas.
• Mga implikasyon ng insurance: Maraming insurer ng pang-industriya na ari-arian at pananagutan ang nangangailangan ng katibayan ng pagsunod sa inspeksyon ng balbula bilang isang kondisyon ng pagkakasakop. Ang isang napalampas na ikot ng inspeksyon ay maaaring magpawalang-bisa sa saklaw para sa anumang insidente na kinasasangkutan ng pagkabigo ng pressure system.
• Mga hindi planadong pagsasara: Ang isang balbula sa kaligtasan na nabigong bumukas o natigil sa pagbukas sa panahon ng isang kaganapan sa pagpapatakbo ay maaaring mag-trigger ng sapilitang pagsasara na, sa isang tuluy-tuloy na proseso ng planta, ay maaaring magastos ng daan-daang libong dolyar bawat araw sa nawalang produksyon.
• Pagkasira ng kagamitan sa cascading: Ang isang safety valve na hindi bumukas sa panahon ng isang tunay na overpressure na kaganapan ay naglalantad sa protektadong sisidlan, heat exchanger, o piping sa mga pressure na lumalampas sa kanilang mga limitasyon sa disenyo, na posibleng magdulot ng pagkasira at pagkasira sa ibaba ng agos sa iba pang kagamitan.

Mga Praktikal na Hakbang para sa Pagbuo ng Safety Valve Inspection Program

Para sa mga pasilidad na nagtatatag o nagpapahusay ng programa sa pamamahala ng balbula sa kaligtasan, ang sumusunod na pagkakasunud-sunod ay nagbibigay ng isang nakabalangkas na diskarte.

1. Lumikha ng kumpletong rehistro ng balbula: Mag-compile ng listahan ng bawat safety valve sa pasilidad, kabilang ang numero ng tag, lokasyon, service fluid, set pressure, laki ng pumapasok, materyal ng katawan, at petsa ng pag-install. Ang rehistrong ito ay ang pundasyon ng buong programa.
2. Pag-uri-uriin ang mga balbula ayon sa kalubhaan ng serbisyo: Italaga ang bawat balbula sa isang kategorya ng serbisyo - malinis, fouling, o kinakaing unti-unti - at tukuyin ang mga may mataas na rate ng demand o mataas na resulta ng pagkabigo. Ang mga klasipikasyong ito ang magtutulak sa mga desisyon sa dalas ng inspeksyon.
3. Tukuyin ang mga agwat ng inspeksyon: Gamit ang naaangkop na pamantayan sa regulasyon (API 576, ASME, mga lokal na regulasyon), magtakda ng partikular na agwat ng inspeksyon para sa bawat pangkat ng balbula o balbula. Idokumento ang katwiran para sa bawat itinalagang agwat, lalo na kung lumilihis sa karaniwang default.
4. Mag-iskedyul ng mga inspeksyon laban sa nakaplanong mga bintana ng pagpapanatili: Kung posible, ihanay ang pagsusuri sa balbula sa kaligtasan sa mga nakaplanong pagsasara o pagbabalik upang mabawasan ang epekto sa produksyon. Para sa mga online testing program, mag-iskedyul ng mga in-situ na pagsubok sa mga panahon ng stable na operasyon.
5. Kwalipikado ang iyong mga mapagkukunan sa pagsubok: Tiyakin na ang mga inspektor at technician na nagsasagawa ng safety valve work ay kwalipikado sa naaangkop na pamantayan. Ang ASME Section VIII, halimbawa, ay nag-aatas na ang pagsusuri sa balbula ay isasagawa ng mga tauhan na nagtatrabaho sa ilalim ng selyong "VR" ng Pambansang Lupon (NB) para sa pagkukumpuni at pagsusuri sa trabaho.
6. Panatilihin at suriin ang mga rekord ng inspeksyon: Pagkatapos ng bawat inspeksyon, i-update ang rehistro ng balbula na may mga resulta ng pagsubok, mga natuklasan, at ang susunod na nakatakdang petsa. Suriin ang kabuuang programa taun-taon upang ayusin ang mga agwat batay sa naipon na kasaysayan ng inspeksyon.
7. Siyasatin ang bawat kabiguan: Anumang balbula na nabigo sa isang functional test — kung ito man ay nagbubukas nang maaga, nagbubukas nang huli, o nabigong muling umupo — ay dapat mag-trigger ng isang pormal na pagsisiyasat sa ugat bago ibalik ang balbula sa serbisyo. Ang pag-unawa kung bakit nabigo ang isang balbula ay mahalaga para maiwasan ang pag-ulit at para sa pagbibigay-katwiran sa anumang pagsasaayos ng agwat.

Mga Pagkakaiba sa Pagitan ng Mga Uri ng Safety Valve at Kanilang Mga Implikasyon sa Inspeksyon

Hindi lahat ng pressure relief device ay pareho, at ang uri ng device na naka-install ay nakakaapekto sa kung paano ito dapat suriin at kung gaano kadalas.

Spring-Loaded Safety Valves

Ang pinakakaraniwang uri sa mga pang-industriyang aplikasyon. Ang presyon ng pagbubukas ay tinutukoy ng puwersa ng tagsibol na kumikilos sa disc. Ang mga spring-loaded valves ay napapailalim sa spring fatigue, seat wear, at corrosion. Nangangailangan sila ng parehong panlabas na visual na inspeksyon at panaka-nakang pagsubok sa pop upang ma-verify ang nakatakdang presyon. Ang buong agwat ng overhaul ay karaniwang mula sa 1 hanggang 5 taon depende sa serbisyo.

Mga Pilot-Operated Relief Valves (PORVs)

Gumagamit ang mga PORV ng maliit na pilot valve para maramdaman ang pressure ng system at paandarin ang pangunahing balbula. Ang mga ito ay may kakayahang mas mahigpit na pagsara at kayang hawakan ang mas malalaking rate ng daloy nang mas mahusay kaysa sa mga spring-loaded valve. Gayunpaman, mayroon silang mas kumplikadong internal na mekanismo — kabilang ang pilot valve, tubing, at sensing connections — lahat ng ito ay mga potensyal na failure point. Karaniwang nangangailangan ang mga PORV mas detalyadong mga pamamaraan ng inspeksyon kaysa sa mga spring-loaded valve, at ang pilot assembly ay dapat na masuri nang hiwalay sa pangunahing balbula. Ang taunang inspeksyon ng pilot system ay karaniwang kasanayan sa karamihan ng mga industriya ng proseso.

Mga rupture na disc

Ang mga rupture disc ay hindi nagre-reclosing na mga pressure relief device na pumutok sa isang paunang natukoy na presyon upang magbigay ng agarang lunas. Hindi tulad ng mga safety valve, hindi sila nangangailangan ng pop testing — ang kanilang "inspeksyon" ay pangunahing binubuo ng pag-verify na ang disc ay hindi nasisira sa paningin, na ang burst pressure marking ay tumutugma sa mga kinakailangan sa disenyo, at na ang disc ay hindi pa nasa serbisyo nang higit sa inirerekomendang buhay ng serbisyo nito. Inirerekomenda ng karamihan sa mga tagagawa ng rupture disc na palitan ang bawat isa 3 hanggang 5 taon regardless of condition , dahil ang pagkapagod at kaagnasan ay maaaring magdulot ng napaaga na pagsabog o maiwasan ang pagsabog sa na-rate na presyon.

Mga Kumbinasyon na Device (Rupture Disc Safety Valve)

Maraming mga proseso ang gumagamit ng rupture disc na naka-install sa upstream ng isang safety valve upang protektahan ang balbula mula sa mga corrosive o polymerizing fluid. Ang kumbinasyong ito ay nangangailangan ng inspeksyon ng parehong mga aparato — ang rupture disc para sa integridad at ang safety valve para sa set pressure accuracy. Ang isang kritikal na karagdagang kinakailangan ay pagsubaybay sa presyon sa espasyo sa pagitan ng rupture disc at ng safety valve . Kung magkakaroon ng maliit na pagtagas ang disc at pumipindot ang espasyo sa pagitan ng device, ang safety valve ay makakaranas ng backpressure na nagpapababa sa epektibong kapasidad ng pagtanggal nito. Ang pressure gauge o burst indicator sa espasyong ito ay sapilitan sa bawat ASME code at dapat suriin sa bawat inspeksyon.
