Paano Sukatin ang isang Safety Valve: Isang Kumpletong Teknikal na Gabay

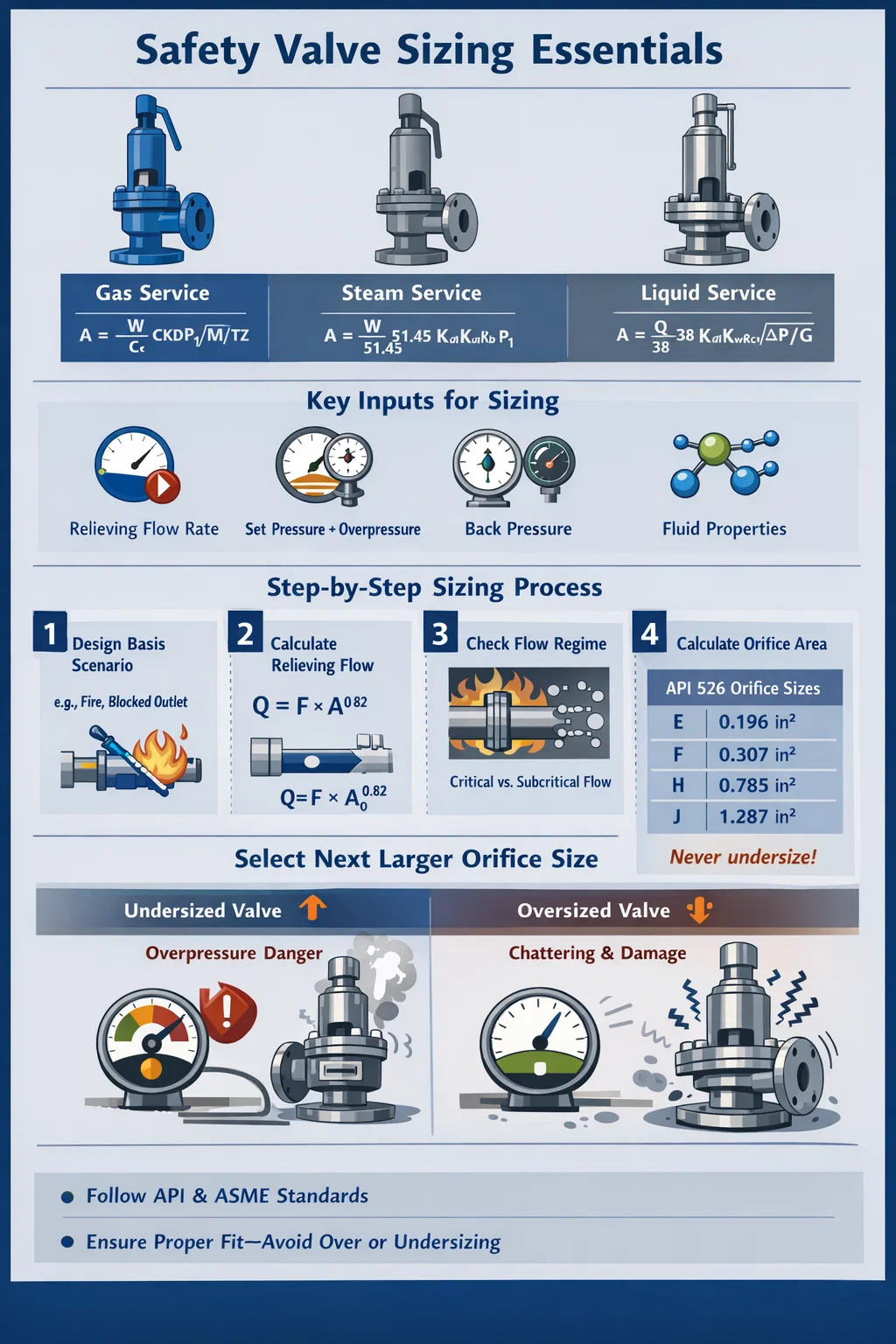

Ang Maikling Sagot: Paano Sukatin ang isang Safety Valve

Sa laki ng a balbula ng kaligtasan , kailangan mong kalkulahin ang kinakailangang relieving capacity sa mass o volumetric na daloy, pagkatapos ay pumili ng valve orifice area na sapat na malaki upang maipasa ang daloy na iyon sa nakatakdang presyon ng balbula at pinahihintulutang overpressure. Ang namamahala na pormula ay nakasalalay sa bahagi ng likido—gas, singaw, o likido—at mga pamantayan tulad ng API 520 Bahagi I , API 526, at ASME Section VIII Div. 1 tukuyin ang eksaktong paraan ng pagkalkula.

Sa pagsasagawa, ang pagpapalaki ng pressure relief valve o safety relief valve ay may kasamang apat na pangunahing input:

• Kinakailangan ang rate ng pag-alis ng daloy (kg/h o lb/h)
• Itakda ang pressure at pinapayagang overpressure (karaniwang 10% para sa mga single valve installation bawat ASME)
• Balik presyon sa saksakan ng balbula
• Mga pisikal na katangian ng likido sa mga kondisyong nagpapaginhawa

Sa sandaling kalkulahin mo ang kinakailangang orifice area, pipiliin mo ang susunod na karaniwang sukat ng orifice na mas malaki mula sa mga talahanayan ng API 526—hindi kailanman mas maliit. Ang isang maliit na laki ng balbula sa kaligtasan ay nabigo upang maprotektahan ang sisidlan; ang isang sobrang laki ay nakikipagdaldalan, nabubulok, at naglalabasan.

Bakit Mas Mahalaga ang Wastong Safety Valve Size kaysa sa Napagtanto ng Karamihan sa mga Engineer

Ang safety valve ay ang huling linya ng depensa sa pagitan ng normal na operasyon at isang sakuna na overpressure na kaganapan. Ang pag-undersize ay nangangahulugan na ang balbula ay hindi maaaring dumaloy nang mabilis upang maiwasan ang sisidlan na lumampas sa maximum na pinapayagang working pressure (MAWP). Ang sobrang laki ay lumilikha ng iba ngunit pare-parehong seryosong problema: bumukas ang balbula, nag-aalis ng kaunting likido, nagsasara, at pagkatapos ay bumukas muli nang sunud-sunod—isang mapanirang kondisyon na tinatawag daldalan .

Ang satsat ay nagdudulot ng pagkasira ng upuan sa loob ng ilang minuto. Ang isang nagdaldal na safety relief valve na dapat tumagal ng 10 taon ay maaaring sirain sa isang kaganapan na tumatagal ng wala pang isang oras. Ang mga gastos sa pagpapanatili para sa mga upuan ng balbula, mga disc, at mga nozzle ay maaaring tumakbo mula $2,000 hanggang $20,000 bawat balbula, hindi binibilang ang nawalang produksyon.

Higit pa sa ekonomiya, sapilitan ang pagsunod sa regulasyon. Sa karamihan ng mga hurisdiksyon, ang mga pressure vessel ay dapat protektahan ng mga relief device na may sukat at nakatatak alinsunod sa mga kinikilalang code. Sa Estados Unidos, ASME Boiler at Pressure Vessel Code Seksyon VIII ay ang pangunahing pamantayan. Sa Europa, ang Pressure Equipment Directive (PED) at EN ISO 4126 ang namamahala sa disenyo. Ang pagkabigong sumunod ay lumilikha ng legal na pananagutan at maaaring magpawalang-bisa sa insurance ng kagamitan.

Mga Pangunahing Tuntunin na Dapat Mong Unawain Bago Magsukat

May sariling bokabularyo ang safety valve sizing. Ang hindi pagkakaunawaan kahit isang termino ay maaaring humantong sa isang error sa pagkalkula na lumalaganap sa buong ehersisyo sa pagpapalaki.

Itakda ang Presyon

Ang inlet pressure kung saan nakatakdang bumukas ang safety valve. Para sa isang sisidlan na may MAWP na 100 barg, ang itinakdang presyon ay hindi dapat lumampas sa 100 barg. Ang set pressure ay nakatatak sa valve nameplate at nasubok sa panahon ng bench setting.

Overpressure

Ang pagtaas ng presyon sa itaas ng nakatakdang presyon na nangyayari habang ang balbula ay bukas at umaagos. Pinapayagan ng ASME 10% overpressure para sa isang safety valve at 16% para sa mga kaso ng sunog. Ang nagpapagaan ng presyon ay katumbas ng nakatakdang presyon at labis na presyon.

Presyon sa likod

Presyon sa saksakan ng balbula, sanhi ng sistema ng paglabas ng piping. Binabawasan ng presyur sa likod ang differential pressure sa balbula at samakatuwid ay binabawasan ang kapasidad. Mayroong dalawang uri:

• Superimposed back pressure — umiiral bago bumukas ang balbula, dahil sa may presyon na header o saradong saksakan.
• Built-up na presyon sa likod — bubuo lamang kapag umaagos ang balbula, dahil sa pagkawala ng friction sa discharge pipe.

Ang mga conventional safety valve ay sensitibo sa back pressure. Kung ang built-up na back pressure ay lumampas sa 10% ng set pressure, a balanseng bubulusan o pressure relief valve na pinapatakbo ng piloto dapat isaalang-alang.

Coefficient of Discharge (Kd)

Isang walang sukat na kadahilanan na nagsasaalang-alang sa mga pagkalugi ng daloy sa katawan ng balbula. Gumagamit ang API 520 ng na-rate na koepisyent ng discharge, Kd, na karaniwang nasa paligid 0.975 para sa serbisyo ng gas/singaw at 0.65 para sa likidong serbisyo. Nag-publish ang mga tagagawa ng mga sertipikadong Kd value mula sa mga pagsubok sa daloy ng ASME.

Kinakailangang Orifice Area (A)

Ang pinakamababang lugar ng daloy na kinakalkula mula sa iyong relieving duty. Pagkatapos ay itugma mo ito sa susunod na mas malaking standard na pagtatalaga ng orifice mula sa API 526 (D, E, F, G, H, J, K, L, M, N, P, Q, R, T).

Step-by-Step: Paano Sukatin ang Safety Valve para sa Gas o Vapor Service

Gumagamit ng compressible flow equation ang gas at vapor sizing. Ang API 520 Bahagi I methodology ay ang pamantayan ng industriya para dito. Sundin ang mga hakbang na ito sa pagkakasunud-sunod.

Hakbang 1: Tukuyin ang Scenario ng Batayan sa Disenyo

Dapat mo munang matukoy kung ano ang sanhi ng sobrang presyon. Kasama sa mga karaniwang sitwasyon ang naka-block na saksakan, pagbagsak ng cooling water, pagkakalantad sa apoy, pagkaputol ng heat exchanger tube, at runaway na reaksyon. Ang bawat senaryo ay gumagawa ng ibang kinakailangang daloy ng pagpapagaan. Sukat para sa pinakamasamang kapani-paniwalang solong kaso maliban kung ang pilosopiya ng pag-install ay nangangailangan ng sabay-sabay na mga kaso.

Hakbang 2: Kalkulahin ang Kinakailangang Relieving Flow

Ito ay mula sa isang proseso simulation o init at balanse ng materyal. Para sa isang naka-block na outlet sa isang compressor, ang kinakailangang daloy ay katumbas ng buong throughput ng compressor. Para sa mga kaso ng sunog, ang API 521 ay nagbibigay ng heat input formula:

Q = 43,200 × F × A ^0.82 (para sa basang ibabaw, sa BTU/h, imperial units)

kung saan ang F ay isang environment factor (1.0 para sa mga hubad na sisidlan, 0.3 para sa sapat na insulated na sisidlan) at ang A ay ang basang ibabaw na lugar sa square feet.

Hakbang 3: Suriin ang Kritikal o Subkritikal na Daloy

Ang daloy sa pamamagitan ng isang safety valve nozzle ay nagiging kritikal (nasakal) kapag ang ratio ng back pressure sa relieving pressure ay bumaba sa ibaba ng critical pressure ratio Cf. Para sa isang perpektong gas, ang Cf ay nakasalalay sa ratio ng mga tiyak na init (k o γ):

Cf = (2/(k 1)) ^k/(k-1)

Para sa karamihan ng mga hydrocarbon at hangin, k ≈ 1.3–1.4, na nagbibigay ng Cf ≈ 0.545–0.528. Kung ang back pressure / relieving pressure ay mas mababa sa Cf, mayroon kang kritikal na daloy at gamitin ang mas simpleng critical flow equation. Kung hindi, gamitin ang subcritical correction.

Hakbang 4: Ilapat ang API 520 Gas Sizing Formula

Para sa kritikal na daloy ng gas (API 520 Part I, Equation 3):

A = W / (C × Kd × P1 × Kb × √(M / (T × Z)))

• A = kinakailangang orifice area (sa²)
• W = kinakailangang relieving capacity (lb/h)
• C = gas constant na nagmula sa k (dimensionless, na-tabulate sa API 520 Appendix B)
• Kd = epektibong koepisyent ng paglabas (gamitin ang 0.975 para sa paunang sukat)
• P1 = pagpapagaan ng presyon sa psia (itakda ang presyon × 1.1 14.7 para sa atmospheric discharge)
• Kb = back pressure correction factor (mula sa API 520 figures; 1.0 kung bale-wala ang back pressure)
• M = molekular na timbang ng gas
• T = nagpapagaan ng temperatura sa Rankine (°F 460)
• Z = compressibility factor sa pag-alis ng mga kondisyon (1.0 para sa ideal na gas)

Hakbang 5: Piliin ang Pamantayan Orifice Size

Kunin ang kinakalkula na lugar A at hanapin ang susunod na karaniwang orifice na pagtatalaga na mas malaki sa API 526. Halimbawa, kung A = 0.85 in², ang isang D orifice (0.110 in²) ay masyadong maliit, ang isang E (0.196 in²) ay masyadong maliit, at iba pa hanggang sa makita mo ang tamang akma. Huwag kailanman iikot pababa. Ang napiling orifice ay dapat na katumbas ng o mas malaki kaysa sa kinakailangang lugar.

Pag-size ng Safety Valve para sa Steam Service

Gumagamit ang steam sizing ng pinasimpleng bersyon ng gas equation dahil ang mga katangian ng steam sa saturation ay mahusay na nailalarawan. Ang API 520 Part I ay nagbibigay ng formula na tukoy sa singaw:

A = W / (51.45 × Kd × Ksh × Kn × Kb × P1)

• Ksh = superheat correction factor (1.0 para sa saturated steam; mas mababa sa 1.0 para sa superheated steam, mula sa API 520 Table 6)
• Kn = Napier correction para sa high-pressure steam (nalalapat kapag ang nakatakdang presyon ay lumampas sa 1,500 psia)
• Ang iba pang mga variable ay tinukoy bilang para sa serbisyo ng gas

Halimbawa, isang boiler safety valve na may kinakailangang relieving capacity ng 50,000 lb/h ng saturated steam sa 250 psig set pressure (pagpapawala ng presyon = 275 psia) at walang makabuluhang presyon sa likod ang mangangailangan ng:

A = 50,000 / (51.45 × 0.975 × 1.0 × 1.0 × 1.0 × 275) ≈ 3.62 in²

Mula sa API 526, ang susunod na mas malaking standard na orifice sa itaas ng 3.62 in² ay magiging P orifice sa 6.38 in², na sobrang laki. Sa pagsasagawa, maaari kang gumamit ng dalawang mas maliliit na balbula na magkatulad upang panatilihing mas naaangkop ang laki ng bawat balbula kumpara sa lugar ng orifice nito—nagbibigay din ito ng redundancy.

Pag-size ng Safety Valve para sa Liquid Service

Sa panimula ay naiiba ang pag-size ng likido sa compressible fluid sizing. Ang mga likido ay hindi mapipigil, kaya ang kapasidad ay hinihimok ng square root ng differential pressure kaysa sa absolute pressure.

Ang API 520 liquid sizing formula ay:

A = Q / (38 × Kd × Kw × Kc × Kv × √(ΔP / G))

• Q = kinakailangang nagpapagaan ng daloy sa US gallons kada minuto (gpm)
• Kd = 0.65 para sa likidong serbisyo (hindi 0.975)
• Kw = back pressure correction para sa balanseng valves (1.0 para sa conventional valves)
• Kc = pagwawasto ng kumbinasyon (1.0 kung walang rupture disk upstream, 0.9 kung rupture disk ay naka-install sa serye)
• Kv = viscosity correction factor (1.0 para sa paunang sukat; umulit kung malapot ang fluid)
• ΔP = differential pressure sa kabuuan ng balbula sa psi (pag-alis ng presyon minus back pressure)
• G = tiyak na gravity ng likido na may kaugnayan sa tubig sa 60°F

Ang mga liquid safety valve ay kadalasang nangangailangan ng ASME Section VIII UV stamp, at ang mga espesyal na liquid trim na bersyon ng karaniwang valve body ay dapat gamitin. Ang paggamit ng gas/steam valve body para sa likidong serbisyo na walang likidong trim ay karaniwang nagreresulta sa makabuluhang pagbaba ng kapasidad at posibleng kawalang-tatag.

Pagwawasto ng Lapot para sa Makapal na Fluids

Kung ang lagkit ng likido sa mga kondisyong nagpapaginhawa ay lumampas sa humigit-kumulang 100 SSU (Saybolt Seconds Universal), nagiging makabuluhan ang viscosity correction factor Kv. Ang pagwawasto ay gumagamit ng Reynolds number sa pamamagitan ng orifice. Magsimula sa Kv = 1.0, kalkulahin ang isang trial orifice area, tukuyin ang Reynolds number, hanapin ang Kv mula sa API 520 chart, pagkatapos ay muling kalkulahin. Ulitin hanggang sa magtagpo ang bahagi ng orifice—karaniwan ay sa loob ng dalawa o tatlong pag-ulit para sa karaniwang mga likido sa proseso.

Mga Karaniwang Laki ng Orifice: API 526 Reference Table

Sa sandaling kalkulahin mo ang kinakailangang orifice area, pipiliin mo ang susunod na standard orifice designation mula sa API 526. Ipinapakita ng talahanayan sa ibaba ang mga standard na orifice designation at ang kanilang mga nominal na lugar. Palaging i-verify gamit ang data sheet ng partikular na manufacturer, dahil ang aktwal na epektibong mga orifice area ay maaaring bahagyang mag-iba mula sa nominal na mga halaga ng API 526.

Paano Nakakaapekto ang Back Pressure sa Safety Valve Selection and Size

Ang back pressure ay isa sa mga pinakakaraniwang mishandled na aspeto ng pressure relief valve sizing. Ang mga inhinyero na hindi binabalewala ito ay nauuwi sa mga balbula na naiiba ang pagganap sa disenyo—kung minsan ay mapanganib.

Maginoo Balbula Pangkaligtasan

Ang isang maginoo na direct-spring safety valve ay may spring cavity na nakalabas sa labasan. Nangangahulugan ito na ang back pressure ay direktang kumikilos laban sa spring force, na epektibong nagpapataas ng set pressure. Kung ang superimposed back pressure ay pare-pareho at kilala , ang balbula ay maaaring bench-set upang makabawi. Ngunit kung ang presyon sa likod ay nagbabago, ang nakatakdang presyon ay nagbabago kasama nito-isang mapanganib na sitwasyon. Inirerekomenda iyon ng API 520 built-up na back pressure sa isang conventional valve na hindi hihigit sa 10% ng set pressure sa panukat.

Mga Balbulang Pangkaligtasan ng Balanse na Bellow

Ang isang balanseng bellows pressure relief valve ay gumagamit ng isang flexible na elemento upang ihiwalay ang spring mula sa back pressure, na pinapanatili ang set pressure na stable anuman ang mga kondisyon ng outlet. Ang mga balbula na ito ay kayang humawak ng back pressure hanggang sa humigit-kumulang 50% ng set pressure nang walang makabuluhang pagbaba ng pagganap, bagaman bumababa pa rin ang kapasidad sa pagtaas ng presyon sa likod at nalalapat pa rin ang Kb correction.

Pilot-Operated Pressure Relief Valve

Ang isang pilot-operated relief valve ay gumagamit ng process pressure upang panatilihing nakasara ang pangunahing upuan ng balbula. Ang pangunahing balbula ay bubukas lamang kapag ang piloto ay nakakaramdam ng sobrang presyon. Ang mga balbula na ito ay mahalagang immune sa back pressure effect sa set pressure at maaaring gumana nang may back pressure hanggang sa 80% ng set pressure sa ilang disenyo . Kadalasang pinipili ang mga ito para sa mga high-pressure na application, flare header na may makabuluhang built-up na back pressure, at mga sitwasyon kung saan kritikal ang precise set pressure.

Two-Phase at Mixed-Phase Relief: Mga Espesyal na Pagsasaalang-alang

Kapag ang relieving fluid ay isang two-phase liquid-vapor mixture, hindi direktang nalalapat ang gas o ang liquid sizing method. Ang mga kumikislap na likido, mga reaktibong sistema, at mga circuit ng pagpapalamig ay madalas na gumagawa ng mga senaryo ng pagluwag ng dalawang yugto. Ang pag-undersize sa mga kasong ito ay karaniwan at mapanganib.

Ang mga kinikilalang pamamaraan para sa dalawang yugto ng pagpapalaki ay kinabibilangan ng:

• Pamamaraan ng DIERS (Design Institute para sa Emergency Relief Systems) — ang pinaka mahigpit na diskarte, partikular na binuo para sa reaktibo at di-equilibrium na two-phase system
• Pamamaraan ng Omega — isang pinasimpleng equilibrium na modelo mula sa Leung (1986), na pinagtibay sa API 520 Appendix C; gumagamit ng iisang parameter ω na nagmula sa mga kalkulasyon ng flash sa 90% at 100% ng nakakabawas ng presyon
• HEM (Homogeneous Equilibrium Model) — ipinapalagay ang buong thermodynamic equilibrium at homogenous na paghahalo; konserbatibo para sa karamihan ng mga aplikasyon

Ang two-phase sizing ay karaniwang nangangailangan ng isang process simulator (gaya ng Aspen HYSYS, SimSci PRO/II, o VMGSim) upang makabuo ng flash data sa mga nakakapagpaginhawang kondisyon. Ang nagreresultang kinakailangang orifice area ay madalas 2 hanggang 5 beses na mas malaki kaysa sa kung ano ang iminumungkahi ng isang purong pagkalkula ng singaw para sa parehong rate ng daloy. Ito ang dahilan kung bakit maraming halaman na may sukat na mga relief valve na ipinapalagay na vapor-only na serbisyo ang natagpuang napakaliit ng mga ito kapag ang aktwal na likido ay two-phase.

Inlet Pressure Drop: Ang 3% na Panuntunan na Nababalewala

Ang presyon sa pumapasok na balbula kapag ito ay umaagos ay hindi dapat bumaba ng higit sa 3% sa ibaba ng itinakdang presyon (bawat API 520 Bahagi II at API 526). Ang 3% na limitasyong ito sa pagbaba ng presyon ng pumapasok ay isa sa pinakamadalas na nilabag na mga hadlang sa pagsasanay sa pag-install, at nagdudulot ito ng daldalan.

Ito ang dahilan kung bakit: nagsisimulang magsara ang isang spring-loaded na safety valve kapag bumaba ang inlet pressure. Kung ang tubo ng pumapasok ay may mataas na resistensya, ang presyon sa pumapasok na balbula ay bumababa nang husto kapag bumukas ang balbula. Kung ang pagbagsak na iyon ay lumampas sa blowdown (ang pagbabawas ng presyon na kinakailangan upang mai-reset ang balbula—karaniwang 7–10% ng nakatakdang presyon para sa mga balbula ng proseso), ang balbula ay nagsasara bago ang presyon ng system ay nakabawi, pagkatapos ay bubukas muli. Ang pag-ikot ay umuulit-ito ay satsat, at sinisira nito ang upuan ng balbula.

Sa pagsasagawa, ang 3% na panuntunan ay nangangahulugan na ang inlet pipe ay dapat na maikli at malaking bore. Isang magaspang na patnubay: ang inlet nozzle ay dapat hindi bababa sa laki ng laki ng koneksyon sa inlet ng balbula mula sa talahanayan ng API 526, at dapat mabawasan ang katumbas na haba ng inlet piping. Kalkulahin ang aktwal na pagbaba ng presyon sa ganap na pag-alis ng daloy gamit ang Darcy-Weisbach equation bago i-finalize ang disenyo ng pag-install.

Pagsukat ng Kaso ng Sunog: Kapag Nangibabaw ang Thermal Relief

Ang mga kaso ng sunog ay kadalasang namamahala sa pagsukat ng balbula sa kaligtasan para sa mga sisidlan ng imbakan at kagamitan sa proseso na matatagpuan sa mga lugar na may mga imbentaryo na nasusunog. Ipinapalagay ng senaryo ang apoy sa pool na nakapalibot sa sisidlan, pinainit ang mga nilalaman at bumubuo ng singaw na dapat alisin.

Nagbibigay ang API 521 ng dalawang equation para sa pagpasok ng init ng apoy—isa para sa basang ibabaw (likido sa ibaba ng apoy) at isa para sa hindi nabasa na ibabaw (vapor space). Ang wetted surface equation ay karaniwang namamahala at nagbibigay ng heat input sa BTU/h o kW. Ang pagpasok ng init na ito ay pagkatapos ay hinati sa nakatagong init ng pagsingaw ng likido sa mga kondisyong nagpapaginhawa upang maibigay ang kinakailangang rate ng daloy ng singaw.

Isang kritikal na detalye: pinapayagan ng kaso ng sunog 21% sobrang presyon sa ilalim ng ASME Section VIII (kumpara sa 10% para sa mga normal na kaso), na medyo binabawasan ang kinakailangang orifice area. Gayunpaman, hinihiling din ng ASME na ang kaso ng sunog ay pangasiwaan alinman sa pamamagitan ng isang nakalaang fire relief valve na nakatakda sa 110% ng MAWP (habang ang pangunahing balbula ay nasa 100%), o sa pamamagitan ng pagpapakita na ang pangunahing balbula ay may sapat na kapasidad para sa parehong mga sitwasyon.

Halimbawa: isang pahalang na sisidlan na naglalaman ng 10,000 gallon ng naphtha na may 2,000 ft² na basang ibabaw, walang drainage, walang insulation, at walang tubig na panlaban sa sunog (F = 1.0):

Q = 43,200 × 1.0 × 2,000 ^0.82 ≈ 34,200,000 BTU/h

Kung ang nakatagong init ng naphtha sa mga kondisyong nakakapagpaginhawa ay 120 BTU/lb, ang kinakailangang daloy ng singaw ay 285,000 lb/h—isang napakalaking pangangailangan ng relief na malamang na magtutulak sa pagpili ng maraming malalaking orifice safety valve o isang pilot-operated valve.

Mga Karaniwang Pagkakamali sa Pagsukat at Paano Maiiwasan ang mga Ito

Paggamit ng Maling Phase ng Fluid

Ipagpalagay na ang lunas ay lahat ng singaw kapag ang aktwal na likido sa mga kondisyong nagpapaginhawa ay dalawang yugto ay maaaring magpaliit sa balbula sa pamamagitan ng isang kadahilanan na 3 o higit pa. Palaging magpatakbo ng pagkalkula ng flash sa pagpapagaan ng presyon at temperatura upang matukoy ang aktwal na bahagi at komposisyon ng dumadaloy na likido.

Hindi pinapansin ang Back Pressure sa Flare Systems

Habang tumatanda ang planta at mas maraming relief load ang idinaragdag sa flare header, tumataas ang back pressure. Ang balbula na may sukat para sa 5 psi na back pressure sa unang taon ay maaaring makakita ng 25 psi na back pressure makalipas ang sampung taon habang ang mga pagpapalawak ng produksyon ay naglo-load sa flare system. Suriin muli ang mga pagpapalagay sa presyon sa panahon ng mga pagsusuri sa Pamamahala ng Pagbabago.

Pagpili ng Malaking Valve "Para sa Kaligtasan"

Ang instinct na magdagdag ng margin sa pamamagitan ng pagpili ng mas malaking balbula ay kontraproduktibo. Ang isang napakalaking safety valve ay nakikipag-chat, na nagiging sanhi ng mekanikal na pinsala at pagtagas. Ang API 520 Part I ay tahasang nagbabala: ang napiling orifice ay dapat na malapit sa kinakalkula na kinakailangang lugar hangga't maaari nang hindi bababa dito. Kung ang susunod na karaniwang sukat ay nagreresulta sa isang balbula na higit sa 10% na mas malaki kaysa sa kinakailangan, isaalang-alang ang paggamit ng isang mas maliit na hanay ng presyon o dalawang mas maliliit na balbula na magkatulad.

Nakakalimutan ang Combination Correction Factor Kc

Kapag ang isang rupture disk ay na-install upstream ng isang safety valve, ang kumbinasyon ay gumaganap bilang isang solong aparato at ang kapasidad ay nabawasan. Tinukoy ng API 520 ang Kc = 0.9 maliban kung ang partikular na kumbinasyon ay nasubok at na-certify. Maraming mga inhinyero ang naglalapat lamang ng salik na ito sa formula ng pagpapalaki ng likido at nakakalimutang naaangkop din ito sa pagpapalaki ng gas.

Hindi Accounting para sa Operating Pressure kumpara sa Set Pressure

Ang ASME Section VIII ay nangangailangan ng safety valve upang manatiling sarado at hindi tumutulo sa normal na mga kondisyon ng pagpapatakbo. Inirerekomenda ng API ang isang minimum 10% operating margin sa pagitan ng normal na operating pressure at set pressure (ibig sabihin, ang nakatakdang presyon ay dapat na hindi bababa sa 1.1x ang pinakamataas na normal na presyon ng pagpapatakbo). Masyadong malapit ang mga balbula upang itakda ang karanasan ng presyon ng kumulo, pagtulo ng upuan, at maagang pagkasira.

Software at Mga Tool sa Pag-size ng Safety Valve

Ang manu-manong pagkalkula gamit ang mga equation ng API 520 ay diretso para sa mga single-phase na likido ngunit nagiging nakakaubos ng oras para sa malalaking relief system na may maraming mga balbula. Ang ilang mga tool sa software ay nag-automate sa proseso:

• Aspen FLARENET / Aspen Flare System Analyzer — pamantayan sa industriya para sa pagmomodelo ng flare network; sinusukat ang mga relief valve at sabay na sinusuri ang presyon sa likod ng header
• EPCON API — nakalaang tool sa sukat ng API 520/521/526; malawakang ginagamit para sa indibidwal na laki ng balbula
• Crosby Engineering Handbook online sizing tool — ibinigay ni Emerson/Crosby para sa mabilis na pag-size ng kanilang mga produkto ng balbula
• Leser VALVESTAR - tool sa tagagawa ng Europa; nalalapat ang parehong mga pamamaraan ng API at EN ISO 4126
• COMPRESS / PV Elite — pangunahin ang software sa disenyo ng sisidlan, ngunit may kasamang pinagsama-samang mga module ng pagpapalaki ng relief valve

Binabawasan ng mga tool na ito ang mga error sa pagkalkula at bumubuo ng dokumentasyon para sa mga pagsusumite ng regulasyon. Gayunpaman, nangangailangan sila ng mga tamang input. Basura sa loob, basura palabas—ang pag-unawa sa pinagbabatayan na mga equation at pagpapalagay ay mahalaga upang mahuli ang mga error sa output ng software.

Buod ng Mga Kinakailangan sa Regulatoryo at Kodigo

Ang iba't ibang rehiyon at industriya ay naglalapat ng iba't ibang mga code sa pagsukat at pag-install ng safety valve. Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing pamantayan:

Praktikal na Checklist para sa Safety Valve Sizing

Gamitin ang checklist na ito bago i-finalize ang anumang pagkalkula ng laki ng safety valve at detalye ng pagkuha.

1. Tukuyin ang lahat ng kapani-paniwalang sitwasyon ng overpressure at tukuyin ang namamahala sa kaso (maximum na kinakailangang daloy ng relief)
2. Kumpirmahin ang MAWP at itakda ang presyon, tinitiyak ang hindi bababa sa 10% operating margin sa itaas ng maximum na normal na operating pressure
3. Tukuyin ang relieving fluid phase (gas, liquid, steam, two-phase) sa set pressure plus overpressure
4. Kolektahin ang mga katangian ng likido: molekular na timbang, k ratio, compressibility Z, lagkit, nakatagong init, tiyak na gravity
5. Tantyahin ang back pressure (superimposed at built-up) at piliin ang uri ng balbula nang naaayon
6. Ilapat ang tamang API 520 formula para sa fluid phase at kalkulahin ang kinakailangang orifice area A
7. Ilapat ang lahat ng salik sa pagwawasto (Kb, Kc, Kw, Kv) na naaangkop sa iyong pag-install
8. Piliin ang susunod na mas malaking standard orifice mula sa API 526; i-verify na ang napiling lugar ay hindi hihigit sa humigit-kumulang 10% na mas malaki kaysa sa kinakailangan (upang maiwasan ang panganib sa chat)
9. Suriin na ang pagbaba ng presyon ng inlet pipe sa ganap na pag-alis ng daloy ay hindi lalampas sa 3% ng nakatakdang presyon
10. Kumpirmahin na ang discharge piping back pressure sa full relieving flow ay nasa loob ng pinapayagang limitasyon ng uri ng balbula
11. Tukuyin ang mga materyales ng konstruksiyon na katugma sa likido at temperatura ng proseso
12. Kumpirmahin na ang balbula ay nagdadala ng tamang code stamp (UV para sa ASME Section VIII, V para sa Section I boiler service)
