Ano ang D-4 sa isang safety valve?

Ano ang ibig sabihin ng D-4 sa a Safety Valve — Ang Direktang Sagot

Sa konteksto ng isang safety valve, Ang D-4 ay tumutukoy sa isang tiyak na pagtatalaga ng orifice na tinukoy ng mga pamantayan ng ASME (American Society of Mechanical Engineers) , partikular sa ilalim ng ASME Seksyon I at Seksyon VIII, at higit pang pinagtibay ng API Standard 526. Tinutukoy ng titik na "D" ang kategorya ng laki ng butas, habang ang "-4" na suffix — na ginagamit sa ilang partikular na manufacturer o mga kombensiyon sa pagbibigay ng pangalan na naka-reference sa API — ay maaaring magpahiwatig ng variation o subtype sa loob ng orifice class na iyon, kung minsan ay sumasalamin sa diameter ng seat bore.

Ang karaniwang D orifice sa API 526 ay may a epektibong lugar ng daloy na 0.110 square inches (71 mm²) . Ito ay nasa pagitan ng mas maliit na C orifice (0.071 in²) at ang mas malaking E orifice (0.196 in²), na ginagawa itong isa sa mga pinakakaraniwang tinukoy na laki ng orifice para sa moderate-flow na mga application sa petrochemical at process industries. Kapag idinagdag ng isang manufacturer ang "-4" sa pagtatalagang ito, karaniwan itong tumutukoy sa isang partikular na laki ng inlet flange o isang variant ng klase ng presyon — halimbawa, isang D orifice body na may 1-inch inlet at 2-inch outlet (1×2 configuration) na na-rate sa isang partikular na klase ng presyon ng ASME.

Ang pag-unawa sa pagtatalaga na ito ay mahalaga kapag pumipili, bumibili, o nagpapalit ng pressure relief valve (PRV) o safety relief valve (SRV), dahil ang isang maling laki ng orifice ay direktang nakakaapekto sa kakayahan ng balbula na mapawi ang presyon nang sapat upang maprotektahan ang kagamitan mula sa mga kaganapan sa sobrang presyon.

Ipinaliwanag ang ASME at API Pagtatalaga ng Orifice System

Upang lubos na maunawaan kung ano ang ibig sabihin ng D-4, kailangan mong maunawaan kung paano gumagana ang mga pagtatalaga ng orifice sa industriya ng safety valve. Ang ASME at API standardization framework ay nagtatalaga ng mga alpabetikong titik sa standardized orifice flow area. Ang mga titik na ito ay tumatakbo mula sa D hanggang T (na may ilang mga titik na nilaktawan), ang bawat isa ay kumakatawan sa isang mas malaking epektibong lugar ng daloy.

Ang API Standard 526 — na pinamagatang "Flanged Steel Pressure-Relief Valves" — ay ang pangunahing dokumento na namamahala sa pag-size ng orifice at mga configuration ng balbula para sa mga flanged na safety valve na ginagamit sa mga petroleum refinery at mga nauugnay na industriya. Ang pamantayan ay nagtatatag ng lugar ng orifice, mga sukat ng katawan, mga rating ng presyon, at mga kinakailangan sa materyal. Ang bawat pangunahing gumagawa ng safety valve — kabilang ang Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco, at Neles — ay nagdidisenyo ng kanilang mga linya ng produkto sa paligid ng mga designasyon ng orifice ng API 526 na ito upang matiyak ang pagpapalit.

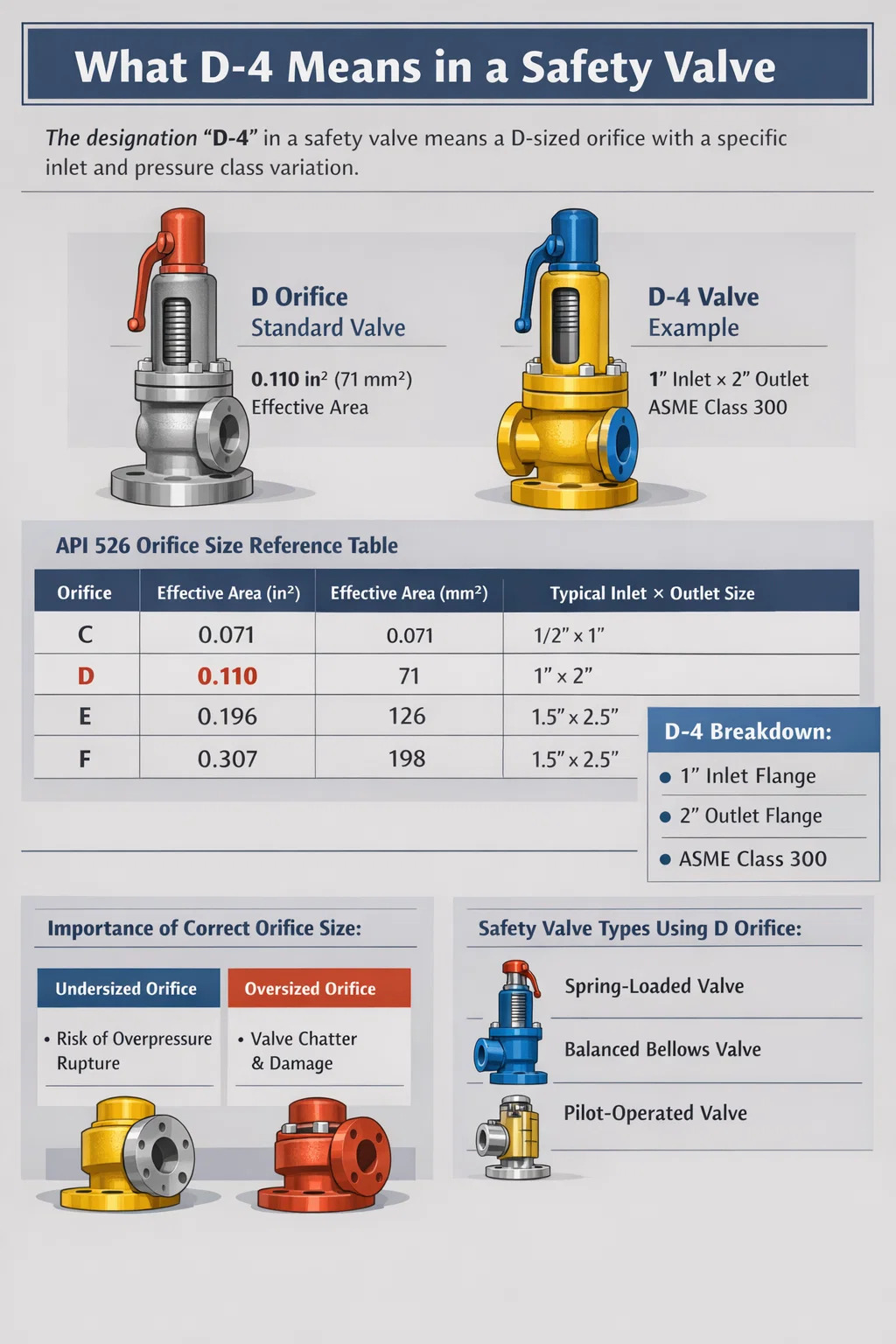

Standard API 526 Orifice Sizes Reference Table

Ang numeric suffix (gaya ng "-4") na kung minsan ay sumusunod sa orifice letter sa mga catalog ng manufacturer ay hindi nagmula sa API 526 mismo. Sa halip, ipinapakita nito ang coding na partikular sa manufacturer para sa pressure class, inlet/outlet flange rating, o pagbuo ng modelo. Halimbawa, ang ilang mga tagagawa ay gumagamit ng isang suffix upang ipahiwatig na ang katawan ng balbula ay na-rate sa ASME Class 300 flanges kaysa sa Class 150 - isang pagkakaiba na napakahalaga sa mas mataas na presyon ng pagpapatakbo. Ginagamit ito ng iba para ibahin ang isang kumbensyonal na balbula sa kaligtasan mula sa isang balanseng bellow o bersyon na pinapatakbo ng piloto sa loob ng parehong pamilya ng orifice.

Paano Direktang Nakakaapekto ang Sukat ng Orifice sa Safety Valve Performance

Ang orifice ay ang nag-iisang pinaka-pagtukoy sa pagganap na bahagi sa loob ng isang safety valve. Ito ang pinakamaliit na punto kung saan dapat dumaan ang relieving fluid, at ang lugar nito ang nagdidikta ng maximum flow rate na maaaring ilabas ng balbula sa isang naibigay na pressure differential. Ang pagpili sa maling orifice — kung masyadong maliit o hindi kinakailangang malaki — ay lumilikha ng malubhang kahihinatnan sa pagpapatakbo at kaligtasan.

Maliit na Orifice: Ang Panganib sa Overpressure

Kung ang isang orifice ay masyadong maliit para sa kinakailangang relieving capacity, ang safety valve ay hindi makapag-discharge ng fluid nang mabilis kapag may nangyaring overpressure. Ang presyon ng system ay patuloy na tataas nang lampas sa pinapayagang limitasyon ng akumulasyon. Sa ilalim ng ASME Section VIII, ang maximum na pinapayagang akumulasyon para sa isang pressure relief valve na nagpoprotekta sa isang pressure vessel ay 10% sa itaas ng maximum allowable working pressure (MAWP) para sa mga kaso ng hindi sunog, at 21% para sa mga kaso ng sunog. Kung hindi mahawakan ng orifice ng balbula ang kinakailangang daloy sa loob ng accumulation band na iyon, ang sisidlan ay nasa panganib na masira, na maaaring maging sakuna — naglalabas ng mga nakakalason, nasusunog, o mataas na presyon ng mga likido sa kapaligiran.

Malaking Orifice: Satsat at Kawalang-tatag

Ang isang butas na mas malaki kaysa sa kinakailangan ay nagdudulot ng iba ngunit parehong seryosong problema: daldalan. Kapag ang operating pressure ay malapit sa itinakdang presyon ngunit ang kinakailangang daloy ay mas mababa kaysa sa na-rate na kapasidad ng balbula, ang balbula ay bumukas sandali, naglalabas ng isang maliit na pagsabog ng likido, nawawala ang disk lift, nagsasara, at agad na bumukas muli. Ang mabilis na pagmamartilyo na ito — kung minsan ay nagaganap nang dose-dosenang beses bawat minuto — ay mabilis na nakakasira sa valve seat at disk. Ang isang nagdaldal na balbula sa kaligtasan ay maaaring sirain sa loob ng ilang oras, at ito ay tuluy-tuloy na tumutulo kapag ang mga ibabaw ng upuan ay nasira. Ang sukat ng D orifice ay partikular na naaangkop kapag ang kinakalkula na kinakailangang relieving capacity ay nasa saklaw nito — hindi lamang dahil ito ay karaniwang sukat.

Formula ng Kapasidad ng Daloy para sa Mga Safety Valve

Para sa serbisyo ng gas at vapor, kinakalkula ang kinakailangang orifice area gamit ang sumusunod na formula ng ASME/API:

• A = W / (C × K × P₁ × √(M / T × Z))
• Kung saan A = kinakailangang epektibong lugar ng paglabas (sa²)
• W = kinakailangang relieving capacity (lb/hr)
• C = gas constant batay sa ratio ng mga tiyak na init
• K = koepisyent ng discharge (karaniwang 0.975 para sa mga sertipikadong balbula)
• P₁ = nagpapagaan ng presyon sa psia (itakda ang presyon × 1.1 14.7 para sa 10% na akumulasyon)
• M = molecular weight ng gas, T = absolute temperature (°R), Z = compressibility factor

Kapag nakalkula na ang kinakailangang lugar, pipiliin ng engineer ang susunod na karaniwang laki ng orifice ng API na katumbas o mas malaki kaysa sa nakalkulang lugar. Kung magbubunga ang pagkalkula ng kinakailangang lugar na 0.095 in², ang D orifice (0.110 in²) ang magiging tamang pagpili. Kung ang pagkalkula ay magbubunga ng 0.115 in², ang D orifice ay hindi sapat at ang E orifice (0.196 in²) ay dapat piliin.

Mga Uri ng Safety Valves na Gumagamit ng D Orifice

Nalalapat ang pagtatalaga ng D orifice sa maraming uri ng safety valve, bawat isa ay idinisenyo para sa iba't ibang kundisyon ng serbisyo. Ang pag-unawa kung aling uri ng balbula ang angkop para sa iyong aplikasyon ay kasinghalaga ng pagpili ng tamang laki ng orifice.

Maginoo Spring-Loaded Safety Valve

Ang pinaka-malawak na ginagamit na disenyo, ang mga balbula na ito ay umaasa sa isang spring upang hawakan ang disk laban sa upuan hanggang sa pilitin ng presyon ng system na buksan ang disk. A D orifice conventional safety valve ay karaniwang tinutukoy para sa steam service sa mga boiler, compressed air system, at gas processing equipment na may medyo stable na backpressure (mas mababa sa 10% ng set pressure). Ang puwersa ng tagsibol ay naka-calibrate sa itinakdang presyon; sa sandaling ang presyon ng pumapasok ay umabot sa set point, ang disk ay umaangat at ang likido ay dumadaloy sa pagbubukas ng D orifice. Ang Emerson Crosby Series 900 at ang Farris 2600 Series ay mga kilalang halimbawa na ginawa gamit ang mga configuration ng D orifice.

Mga Balbulang Pangkaligtasan ng Balanse na Bellow

Ang mga balbula na ito ay may kasamang bellows assembly na naghihiwalay sa spring mula sa gilid ng labasan, na ginagawang independiyente ang set pressure sa backpressure. Ang isang D orifice balanced bellows valve ay angkop kapag ang superimposed o built-up na backpressure ay lumampas sa 10% ng nakatakdang pressure — halimbawa, sa mga flare header kung saan maraming valve ang discharge sa isang karaniwang header. Kung wala ang mga bellow, ang variable na backpressure ay magiging sanhi ng pag-anod ng set point, na maaaring makahadlang sa pagbukas ng balbula sa tamang presyon o maging sanhi ng pagbukas nito nang maaga.

Pilot-Operated Pressure Relief Valve

Ang mga balbula na pinapatakbo ng piloto ay gumagamit ng maliit na balbula ng piloto upang maramdaman ang presyon ng system at makontrol ang isang mas malaking pangunahing balbula. Maaari silang gumana nang hanggang sa 98% ng set pressure walang leakage — kumpara sa humigit-kumulang 90–92% para sa mga spring-loaded valve — ginagawa itong perpekto para sa mga system na gumagana nang malapit sa kanilang mga limitasyon sa disenyo. Ang laki ng D orifice ay hindi gaanong karaniwan sa mga balbula na pinapatakbo ng piloto dahil ang mga disenyong ito ay karaniwang ginusto para sa mas malalaking application ng daloy, ngunit available ang mga ito para sa mga application na nangangailangan ng mahigpit na shutoff na sinamahan ng tumpak na set ng kontrol sa presyon sa mas maliliit na daloy ng daloy.

D Orifice Safety Valve Application sa Industriya

Ang D orifice ay isa sa pinakamaliit na flanged safety valve orifice sa API 526 standard, na naglalagay nito para sa mga partikular na application niche kung saan ang mga kinakailangan sa daloy ay katamtaman ngunit ang pagiging maaasahan at pagsunod sa code ay hindi mapag-usapan.

• Mga tambol ng singaw ng boiler: Ang mga maliliit na pakete ng boiler na gumagawa ng singaw sa mga presyon sa pagitan ng 15 at 250 psig ay madalas na gumagamit ng D orifice safety valves. Sa mga pressure na ito at karaniwang mga kapasidad ng boiler na 2,000–10,000 lb/hr steam, ang D orifice ay nagbibigay ng sapat na kapasidad sa pag-relieve nang walang labis na pagtutukoy.
• Mga palitan ng init: Ang mga shell-and-tube heat exchanger sa mga kemikal na planta ay kadalasang nangangailangan ng thermal relief protection. Ang D orifice ay angkop na angkop para sa likidong thermal relief na mga sitwasyon kung saan ang kinakailangang daloy ay maliit ngunit isang sertipikadong, flanged valve ay kinakailangan para sa pagsunod sa code sa ilalim ng ASME Seksyon VIII.
• Mga sistema ng naka-compress na hangin: Ang mga air compressor receiver at distribution header sa mga pasilidad na pang-industriya na may operating pressures mula 100 hanggang 300 psig ay karaniwang tumutukoy sa D orifice safety valves dahil sa katamtamang mga kinakailangan sa daloy na may kaugnayan sa dami ng sisidlan.
• Mga kagamitan sa pagproseso ng gas: Ang mga separator, scrubber, at flash drum sa upstream na mga operasyon ng langis at gas ay maaaring mangailangan ng mga D orifice pressure relief valve kapag ang mga rate ng daloy ng gas sa mga nakakapagpaginhawang kondisyon ay nasa loob ng 0.110 in² na hanay ng kapasidad.
• Mga sisidlan ng parmasyutiko at pagproseso ng pagkain: Ang mga maliliit na reactor at storage vessel sa mga industriyang ito ay madalas na gumagana sa ilalim ng mahigpit na mga kinakailangan sa kalinisan na sinamahan ng katamtamang mga limitasyon sa presyon, na ginagawang ang D orifice ay isang naaangkop na flanged safety valve na pinili.

Mga Interpretasyong Partikular sa Manufacturer ng D-4 sa Mga Valve na Pangkaligtasan

Habang ini-standardize ng API 526 ang orifice letter, nag-iiba-iba ang numeric suffix ayon sa manufacturer. Narito kung paano gumagamit ng numeric na suffix ang ilang pangunahing safety valve manufacturer kasama ng D orifice na pagtatalaga:

Crosby (Emerson)

Ginagamit ng seryeng JOS-E at JBS-E ng Crosby ang API orifice letter sa string ng numero ng modelo. Ang isang balbula na inayos bilang isang "1-D-2" na configuration ay tumutukoy sa isang 1-inch inlet, D orifice, at 2-inch na outlet. Hindi gumagamit si Crosby ng numeric suffix pagkatapos ng orifice letter sa parehong paraan tulad ng D-4; sa halip, ang mga numeric na elemento ay tumutukoy sa mga laki ng koneksyon ng katawan sa loob ng kanilang istraktura ng numero ng modelo.

Farris Engineering (Curtiss-Wright)

Gumagamit si Farris ng isang numero ng serye (gaya ng 2600, 2700) na pinagsama sa isang pagtatalaga ng orifice. Kasama sa kanilang mga ordering code ang orifice letter na hiwalay sa isang series na suffix, ngunit ang ilang dokumentasyong reference ay pinagsama ang mga code kung saan ang numerong kasunod ng orifice letter ay nagpapahiwatig ng spring case o pressure range setting group. Sa kontekstong ito, ang "D4" ay maaaring sumangguni sa isang D orifice valve na na-configure para sa isang partikular na spring range group number 4.

Leser

Si Leser, isang German manufacturer na may malakas na presensya sa buong mundo, ay gumagamit ng mga API orifice letter sa kanilang flanged valve series (Uri 441, 459, 526) ngunit iba ang istruktura ng kanilang buong mga code ng modelo. Ang isang suffix number sa kanilang system ay karaniwang tumutugma sa isang body material group o pressure class — Class 150 versus Class 300 flanges, halimbawa. Ang isang "D-4" na notasyon mula sa dokumentasyon ng Leser ay mangangailangan ng cross-referencing sa kanilang partikular na katalogo ng produkto upang kumpirmahin kung ang "-4" ay tumutukoy sa isang materyal na pangkat, klase ng presyon, o configuration ng serbisyo.

Spirax Sarco

Ang Spirax Sarco ay lubos na nakatuon sa mga aplikasyon ng singaw at condensate. Ang kanilang mga flanged na safety valve para sa steam service ay gumagamit ng API orifice designations sa ilang partikular na linya ng produkto, na may mga numeric modifier na nagsasaad ng mga pressure rating o trim configuration. Kapag sinusuri ang anumang dokumentasyon ng Spirax Sarco na may D-4 na sanggunian, ang "-4" ay malamang na nagpapahiwatig ng isang partikular na hanay ng hanay ng presyon bracket sa loob ng sukat ng katawan ng D orifice.

Ang pangunahing takeaway ay ito: palaging kumonsulta sa partikular na datasheet ng manufacturer o gabay sa pag-order kapag nakatagpo ka ng isang pagtatalaga tulad ng D-4. Ang sulat ng API ay nagsa-standardize sa lugar ng daloy. Ang numeric na suffix ay pagmamay-ari at nag-iiba-iba sa mga manufacturer. Ang pag-order ng safety valve na nakabatay lamang sa isang code nang hindi nagbe-verify ng kahulugang partikular sa manufacturer ay maaaring magresulta sa pagtanggap ng balbula na may maling klase ng presyon, trim na materyal, o configuration para sa iyong aplikasyon.

Safety Valve Sizing: Step-by-Step na Proseso para sa D Orifice Selection

Ang wastong safety valve sizing ay isang pormal na proseso ng engineering na pinamamahalaan ng ASME at mga API code. Nagsasangkot ito ng ilang sunud-sunod na hakbang, at ang pagmamadali sa mga ito o paglaktaw sa mga hakbang sa pag-verify ay karaniwang sanhi ng mga problema sa field.

1. Tukuyin ang nakaluwag na senaryo: Tukuyin kung aling senaryo ng overpressure ang namamahala — nakaharang na saksakan, kaso ng sunog, pagkabigo ng utility, pagkabigo ng control valve, pagpapalawak ng thermal, o iba pang dahilan. Ang bawat senaryo ay gumagawa ng ibang kinakailangang relieving rate.
2. Kalkulahin ang kinakailangang relieving capacity: Batay sa namamahala na senaryo, kalkulahin ang mass flow rate o volumetric flow rate ng fluid na dapat alisin. Para sa isang naka-block na senaryo ng outlet sa isang sistema ng gas, ito ang karaniwang pinakamataas na rate ng daloy ng pumapasok. Para sa kaso ng sunog sa isang sisidlang puno ng likido, ang pagkalkula ay sumusunod sa mga formula ng input ng init ng API 521 batay sa nabasang lugar sa ibabaw.
3. Tukuyin ang mga kondisyon sa pagpapaginhawa: Tukuyin ang komposisyon ng likido, temperatura sa mga kondisyong nakakapagpaginhawa, presyon ng pumapasok (itakda ang presyon kasama ang naaangkop na akumulasyon), at backpressure sa labasan. Direktang pinapapasok ang mga parameter na ito sa pagkalkula ng lugar ng orifice.
4. Kalkulahin ang kinakailangang orifice area: Ilapat ang naaangkop na formula ng API/ASME (magkaiba ang mga equation ng serbisyo ng gas, singaw, o likido). Nagbibigay ito sa iyo ng minimum na kinakailangang epektibong lugar ng daloy sa square inches o mm².
5. Pumili ng susunod na mas malaking standard orifice: Ihambing ang kinakalkula na kinakailangang lugar sa API 526 orifice table at piliin ang susunod na available na laki na lampas sa kinakailangan. Kung ang kalkuladong lugar ay 0.095 in², ang D orifice (0.110 in²) ay pipiliin. Kung ito ay 0.112 in², umakyat sa E orifice (0.196 in²).
6. I-verify ang pagiging tugma ng backpressure: Kumpirmahin na ang napiling uri ng balbula (conventional, balanced bellows, o pilot-operated) ay angkop para sa inaasahang antas ng backpressure.
7. Tukuyin ang buong configuration ng balbula: Tukuyin ang mga rating ng inlet at outlet flange (ASME Class 150, 300, 600, atbp.), body at trim material (carbon steel, stainless steel, alloy), istilo ng takip (bukas o sarado), at anumang mga espesyal na kinakailangan gaya ng malambot na upuan o pansubok na gag.

Mga Karaniwang Pagkakamali Kapag Tinutukoy ang isang D Orifice Safety Valve

Maging ang mga may karanasang inhinyero ay nagkakamali sa panahon ng pagtutukoy ng safety valve. Ang mga sumusunod na pagkakamali ay paulit-ulit na lumilitaw sa mga inspeksyon ng industriya at mga pagsusuri pagkatapos ng insidente na kinasasangkutan ng D orifice at iba pang karaniwang mga balbula sa kaligtasan ng orifice.

• Paggamit ng na-rate na kapasidad sa halip na kinakailangang kapasidad: Ang mga datasheet ng safety valve ay naglilista ng aktwal na rate ng daloy sa pamamagitan ng balbula sa mga tinukoy na kundisyon. Minsan ay itinutugma ng mga inhinyero ang numerong ito sa normal na daloy ng pagpapatakbo ng system sa halip na ang kinakailangang daloy ng pag-alis sa mga kondisyon ng sobrang presyon. Ang nakakapagpaginhawang senaryo — hindi normal na mga kondisyon sa pagpapatakbo — ay nagtutulak ng kinakailangang kapasidad.
• Hindi pinapansin ang backpressure: Ang pag-install ng isang nakasanayang spring-loaded D orifice safety valve sa isang header kung saan ang backpressure ay nag-iiba sa pagitan ng 15% at 40% ng set pressure ay magdudulot ng makabuluhang set pressure drift. Ang mga balanseng bellow o pilot-operated valve ay dapat gamitin sa mga high-backpressure na application.
• Nakakalito na lugar ng orifice na may diameter ng bore: Ang pagtatalaga ng "D" ay tumutukoy sa epektibong lugar ng paglabas, na tumutukoy sa koepisyent ng paglabas (Kd). Ang aktwal na diameter ng pisikal na orifice ay mas malaki kaysa sa katumbas na lugar na kinakalkula mula sa epektibong lugar. Huwag palitan ang mga pisikal na sukat ng butas para sa epektibong lugar sa mga kalkulasyon ng laki.
• Pagpapalit sa ibang tagagawa nang hindi bini-verify ang katumbas: Ang A D orifice valve mula sa Manufacturer A at isang D orifice valve mula sa Manufacturer B ay may parehong epektibong flow area (0.110 in²), ngunit ang kanilang mga pisikal na dimensyon, spring range, materyal na opsyon, at numeric na model suffix ay maaaring magkaiba. Palaging i-verify sa tagagawa bago i-cross-reference ang mga numero ng bahagi.
• Ang pagtatakda ng presyon ay masyadong malapit sa operating pressure: Ang mga balbula ng kaligtasan ay dapat na karaniwang nakatakda kahit man lang 10% sa itaas ng normal na operating pressure upang maiwasan ang kumulo at pagkasira ng upuan. Ang D orifice valve na nakatakda sa 100 psig sa isang sistema na regular na gumagana sa 97 psig ay makakaranas ng pinabilis na pagkasira ng upuan at maaaring mabigo na muling maupo nang mahigpit pagkatapos mapawi.

Mga Kinakailangan sa Pagpapanatili at Pagsubok para sa D Orifice Safety Valves

Ang isang wastong laki at naka-install na D orifice safety valve ay nangangailangan pa rin ng regular na pagpapanatili at pagsubok upang manatiling gumagana at sumusunod sa code. Iba-iba ang mga kinakailangan sa hurisdiksyon para sa mga agwat ng pagsusuri sa balbula sa kaligtasan, ngunit karamihan sa mga balangkas ng regulasyon at pinakamahuhusay na kagawian sa industriya ay naaayon sa mga sumusunod na alituntunin.

Pagsusulit sa pagitan

Ang National Board of Boiler and Pressure Vessel Inspectors (NB-23) at karamihan sa mga hurisdiksyon ng estado sa United States ay nangangailangan ng mga safety valve sa mga boiler na masuri nang hindi bababa sa taun-taon. Para sa mga pressure vessel sa ilalim ng ASME Seksyon VIII, ang mga agwat ng pagsubok ay kadalasang pinamamahalaan ng programang inspeksyon na nakabatay sa panganib (RBI) ng may-ari, na maaaring tumukoy ng mga pagitan ng 2–5 taon depende sa kalubhaan ng serbisyo at kasaysayan ng balbula. API 576 — "Inspection of Pressure-Relieving Devices" — ay nagbibigay ng detalyadong gabay sa mga agwat ng inspeksyon, mga paraan ng pagsubok, at pamantayan sa pagtanggap para sa mga pressure relief valve kabilang ang mga configuration ng D orifice.

Bench Testing kumpara sa In-Place Testing

Ang mga safety valve ay maaaring masuri sa lugar gamit ang isang test lift lever (kung saan ibinigay at kung saan ang presyon ng system ay sapat) o sa isang test bench pagkatapos alisin mula sa serbisyo. Ang bench testing ay mas komprehensibo at kinakailangan kapag ang balbula ay dapat na muling sertipikado pagkatapos ng pagkumpuni o kapag ang in-place testing ay hindi ma-verify nang tumpak ang set pressure. Sa panahon ng bench testing, ang isang D orifice safety valve ay sumasailalim sa pagtaas ng inlet pressure hanggang sa ito ay bumukas; ang nakatakdang presyon ay napatunayan, at ang balbula ay siniyasat para sa higpit ng upuan pagkatapos muling maupo.

Mga Karaniwang Isyu sa Pagpapanatili

• Paglabas ng upuan: Ang pinakakaraniwang problema na makikita sa panahon ng inspeksyon. Dulot ng proseso ng kontaminasyon sa upuan, pagkasira ng satsat, o kaagnasan. Ang D orifice, bilang isang maliit na balbula, ay partikular na madaling kapitan ng kontaminasyon ng butil na humaharang sa upuan.
• Pagkapagod ng tagsibol o kaagnasan: Ang mga bukal ay nawawalan ng tensyon sa paglipas ng panahon, lalo na sa mataas na temperatura o nakakapinsalang serbisyo. Ang isang pagod na spring ay magiging sanhi ng nakatakdang presyon na naaanod pababa.
• Pagbara ng pumapasok: Ang akumulasyon ng mga labi sa pasukan ay humahadlang sa daloy sa D orifice at maaaring pigilan ang balbula na maabot ang buong pagtaas. Ang mga inlet screen, kung saan ginagamit, ay dapat na regular na linisin.
• Outlet backpressure buildup: Ang bahagyang naka-block na discharge piping ay nagpapataas ng backpressure at nakakaapekto sa nakatakdang presyon at nakakapag-alis ng kapasidad para sa kumbensyonal (hindi balanseng) mga safety valve.

Mga Pamantayan sa Regulatoryo na Namamahala sa Mga Valve sa Kaligtasan na may D Orifice Designation

Ang mga safety valve — kabilang ang mga may D at D-4 orifice designations — ay dapat sumunod sa isang layered set ng mga code at pamantayan. Ang pag-unawa kung aling mga pamantayan ang nalalapat sa iyong partikular na pag-install ay mahalaga para sa legal na pagsunod at ligtas na operasyon.

• ASME Seksyon I: Sinasaklaw ang mga power boiler. Ang mga safety valve sa mga boiler ay dapat na ASME-certified at nakatatak ng "V" code symbol, na nagsasaad na sila ay nakapasa sa capacity certification testing sa isang kinikilalang testing laboratory.
• ASME Seksyon VIII: Sinasaklaw ang mga pressure vessel. Ang mga pressure relief valve ay dapat magdala ng "UV" stamp para sa pressure relief valves o "UD" stamp para sa rupture disks. Ang D orifice ay karaniwang ginagamit sa mga aplikasyon ng Seksyon VIII.
• API Standard 526: Nagtatatag ng mga pamantayan ng dimensional at materyal para sa mga flanged steel pressure relief valve na ginagamit sa mga industriya ng petrolyo at kemikal. Tinutukoy ang D orifice na epektibong lugar bilang 0.110 in².
• API Standard 520 (Mga Bahagi I at II): Nagbibigay ng patnubay sa pagsukat, pagpili, at pag-install para sa mga pressure-relieving device. Sinasaklaw ng Bahagi I ang disenyo at sukat; Sinasaklaw ng Bahagi II ang mga kinakailangan sa pag-install kabilang ang disenyo ng inlet at outlet piping upang maiwasan ang satsat at labis na backpressure.
• API Standard 521: Sinasaklaw ang pressure-relieving at depressuring system, kabilang ang flare at vent system na disenyo. Kinakailangang pagbabasa kapag nagdidisenyo ng discharge system para sa mga safety valve.
• PED (Pressure Equipment Directive) 2014/68/EU: European equivalent framework na namamahala sa mga pressure relief device, kabilang ang mga safety valve na ginagamit sa mga miyembrong estado ng EU.
• National Board Inspection Code (NBIC / NB-23): Pinamamahalaan ang pag-install, inspeksyon, at pagkukumpuni ng mga pressure relief device sa mga hurisdiksyon na nagpatibay nito, pangunahin sa buong United States at Canada.
