Ano ang iba't ibang uri ng mga safety valve?

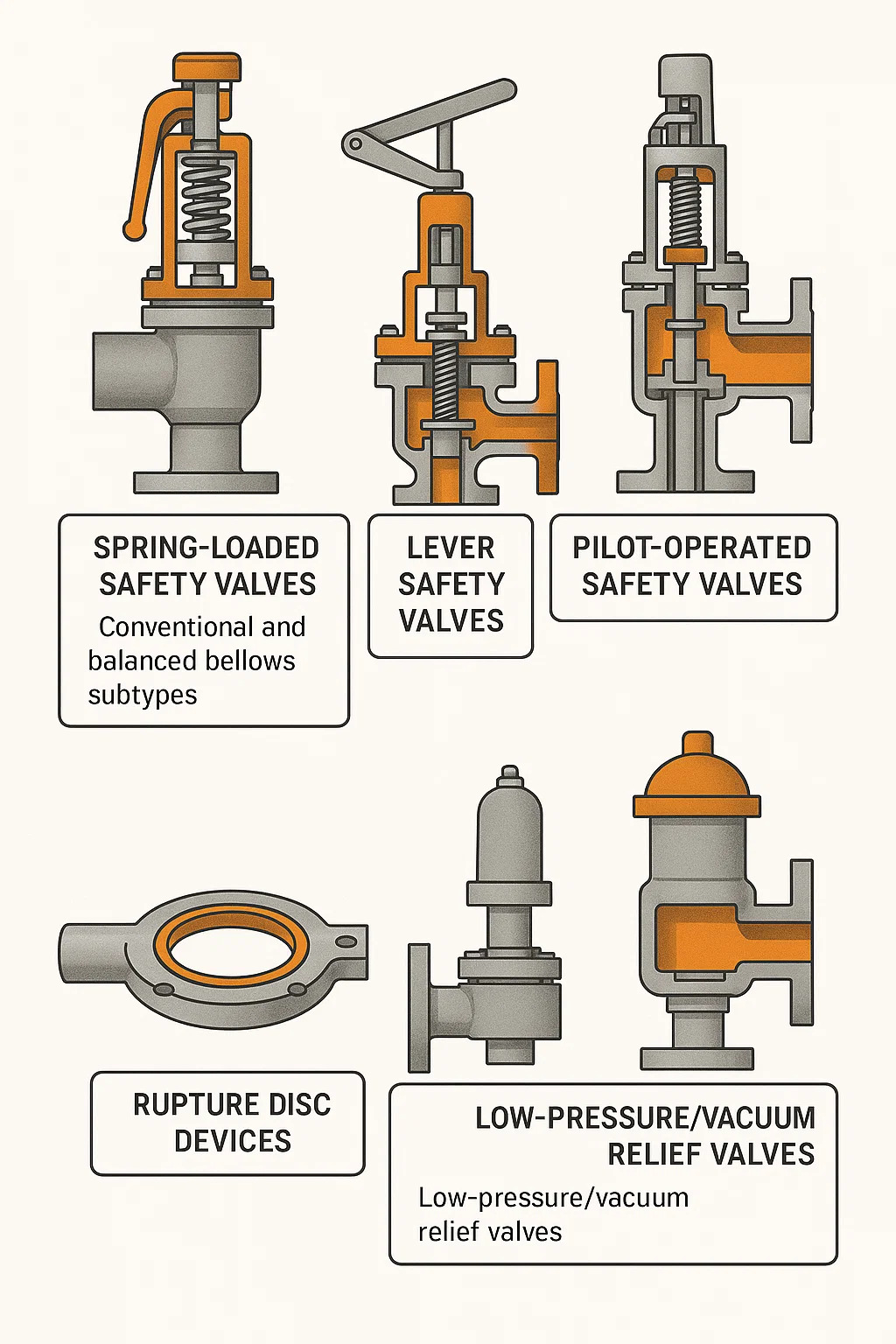

Mga balbula sa kaligtasan ay mga kritikal na aparato para sa pagprotekta ng mga kagamitan sa presyon. Awtomatikong bumukas ang mga ito kapag lumampas ang presyon sa isang preset na limitasyon, na naglalabas ng medium (tulad ng gas o likido), kaya pinipigilan ang pagkasira ng kagamitan o mga panganib. Batay sa kanilang pamamaraan ng pagpapatakbo at mga katangian ng istruktura, ang mga pangunahing uri ay:

1. Spring-Loaded Safety Valves

Ito ang pinakakaraniwan at pangunahing uri, gamit ang puwersa ng isang spring upang kontrahin ang panloob na presyon ng system.
Prinsipyo sa Paggawa: Sa ilalim ng normal na presyon ng pagpapatakbo, ang spring ay pinindot nang mahigpit ang disc ng balbula laban sa upuan ng balbula, na pinapanatili ang isang selyo. Kapag ang presyon ng system ay tumaas sa itaas ng nakatakdang puwersa ng tagsibol, ang disc ng balbula ay itinaas, at ang daluyan ay nagsisimulang mag-discharge.
Mga Tampok: Medyo simpleng istraktura at mataas na pagiging maaasahan.
Mga subtype:
Conventional: Ang discharge back pressure ay direktang nakakaapekto sa set opening pressure.
Balanced Bellows: Gumagamit ng bellows upang kontrahin ang epekto ng back pressure sa valve opening pressure, na tinitiyak ang tumpak na pagbubukas kahit na sa ilalim ng iba't ibang back pressure.

2. Lever Safety Valves

Ang ganitong uri ng safety valve ay gumagamit ng kumbinasyon ng isang pingga at isang counterweight upang magbigay ng puwersa ng pagsasara.
Prinsipyo sa Paggawa: Ang isang lever ay konektado sa balbula disc, at ang isang movable counterweight ay sinuspinde mula sa kabilang dulo ng lever. Sa pamamagitan ng pagsasaayos ng posisyon ng counterweight sa pingga, ang presyon ng pagbubukas ng balbula ay maaaring tiyak na itakda.
Mga Tampok: Medyo malaki ang istraktura, kadalasang ginagamit sa malalaking kagamitan tulad ng mga steam boiler, na pinapadali ang manual na pag-angat ng balbula para sa regular na drainage (tinatawag na "manual blowdown" o "manual venting"). Hindi gaanong ginagamit sa modernong industriya kaysa sa mga uri ng spring-loaded.

3. Pilot-Operated Safety Valves

Ginagamit ng ganitong uri ang presyon ng system mismo upang kontrolin ang pagbubukas at pagsasara ng balbula, na binubuo ng isang pangunahing balbula at isang maliit na aparatong pangkontrol (pilot valve).
Prinsipyo ng Paggawa: Ang pilot valve ay unang nakadarama ng presyon ng system. Kapag ang presyon ay umabot sa itinakdang halaga, ang pilot valve ay bubukas, na naglalabas ng presyon sa tuktok ng pangunahing balbula, na nagpapahintulot sa presyon ng system na itulak ang pangunahing balbula na bukas at magsagawa ng malakihang paglabas.
Mga Tampok:
Mas tumpak na pagbubukas: Ang presyon ay maaaring napakalapit sa set point bago buksan.
Malaking discharge volume: Ang pangunahing balbula ay maaaring gawing napakalaki.
Angkop para sa mga high-pressure system: Kung ikukumpara sa mga spring valve, maaaring idisenyo ang mga ito upang maging mas compact habang humahawak ng malalaking flow rate.

4. Mga Rupture Disc Device

Sa mahigpit na pagsasalita, ito ay hindi isang tradisyunal na balbula, ngunit sa halip ay isang solong gamit na pressure relief device.
Prinsipyo ng Paggawa: Binubuo ito ng pre-calibrated thin metal membrane (o non-metallic material) na naka-install sa isang lalagyan. Kapag ang presyon ng lalagyan ay umabot sa isang tiyak na halaga, ang lamad ay agad na pumutok, na mabilis na naglalabas ng presyon.
Mga Tampok:
Napakabilis na bilis ng pagtugon.
Pang-isahang gamit: Dapat palitan pagkatapos maputol.
Maaaring gamitin sa kumbinasyon ng mga safety valve: Ang rupture disc ay matatagpuan sa gilid ng inlet ng safety valve upang protektahan ang safety valve mula sa kaagnasan o maiwasan ang maliliit na pagtagas.

5. Mga Low-Pressure/Vacuum Relief Valve

Ang mga safety valve na ito ay partikular na idinisenyo upang protektahan ang malalaking lalagyan gaya ng mga tangke ng imbakan mula sa pagpapapangit o pagkasira dahil sa labis na presyon o **vacuum (napakababang panloob na presyon)**.
Prinsipyo ng Paggawa:
Pressure Relief: Kapag ang panloob na presyon ay lumampas sa itinakdang halaga, bubukas ang balbula upang palabasin ang panloob na gas.
Vacuum Relief: Kapag ang panloob na presyon ay bumaba sa ibaba ng atmospheric pressure (lumilikha ng vacuum), ang balbula ay bumubukas upang kumuha ng panlabas na hangin, na binabalanse ang panloob at panlabas na mga presyon.
Mga Tampok: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
