Paano mo susuriin ang safety valve?

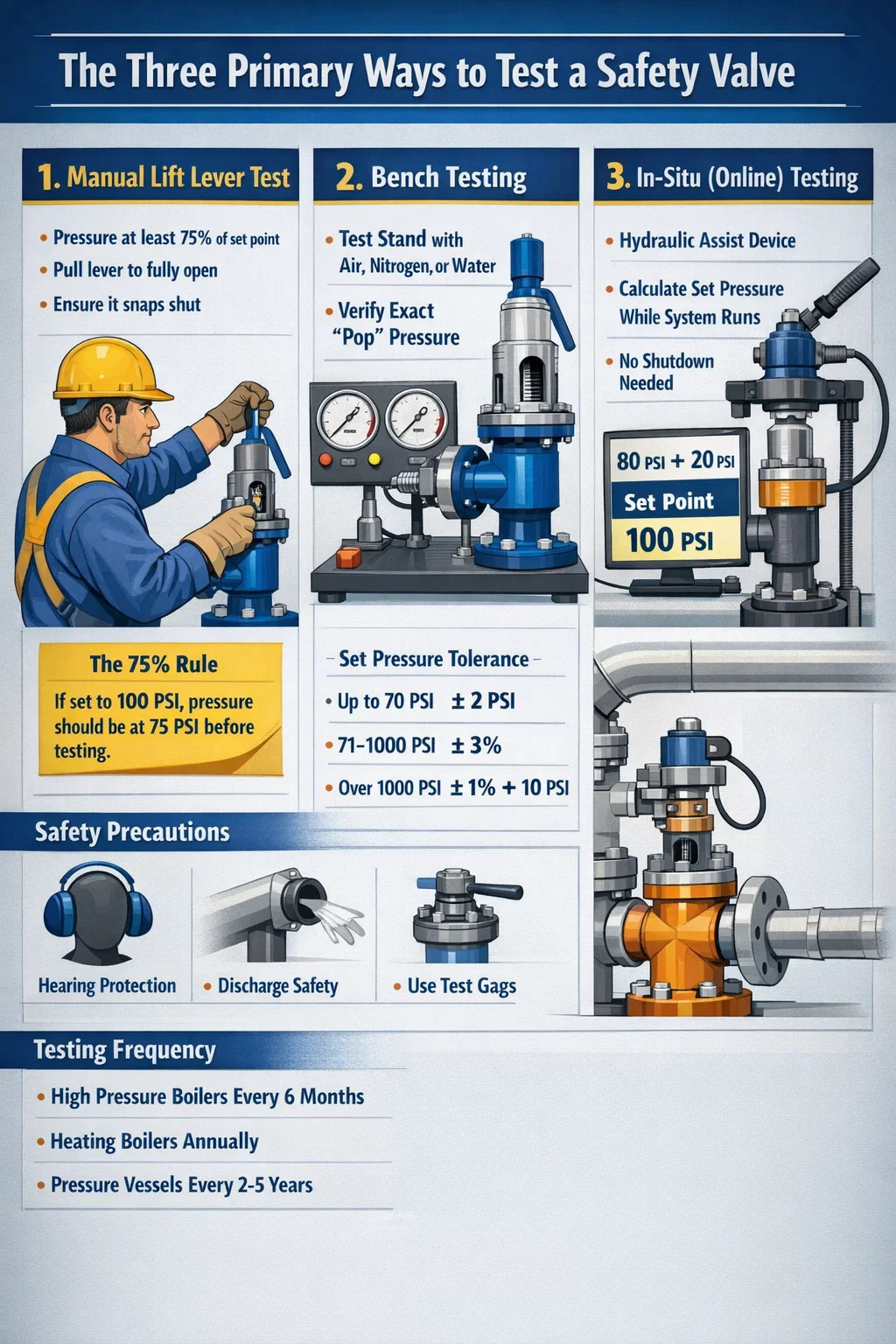

Mabilis na Sagot: Ang Tatlong Pangunahing Paraan ng Pagsubok a Safety Valve

Upang matiyak a balbula ng kaligtasan gumagana nang tama, dapat itong masuri gamit ang isa sa tatlong pangunahing pamamaraan: Manu-manong Pagsusuri sa Pagtaas gamit ang pisikal na pingga, Bench Testing sa isang nakalaang test stand, o In-Situ Testing (kilala rin bilang Online Testing) gamit ang high-precision hydraulic assist tools.

Ang pagsubok ay hindi lamang isang operational check; ito ay isang kinakailangan sa regulasyon. Halimbawa, ASME Seksyon VI at VII magbigay ng mga tiyak na agwat para sa mga pagsubok na ito upang maiwasan ang pag-agaw ng mga bahagi ng balbula dahil sa kaagnasan o pagtitipon ng mineral. Ang pagpapabaya sa mga pamamaraang ito ay maaaring humantong sa sakuna na kabiguan sa panahon ng overpressure na kaganapan.

Paraan 1: Ang Manual Lift Lever Test

Ito ang pinakapangunahing paraan ng pagpapatunay ng a balbula ng kaligtasan ay operational. Karamihan sa mga industrial valve ay nilagyan ng manual handle o "try lever" na idinisenyo para sa eksaktong layuning ito.

Ang 75% na Panuntunan para sa Manu-manong Pagsusuri

Hindi mo dapat kailanman hilahin ang pingga sa isang malamig o walang presyon na sistema. Tinukoy ng karamihan sa mga tagagawa na ang presyon ng system ay dapat na hindi bababa sa 75% ng itinakdang presyon bago hilahin ang pingga. Halimbawa, kung ang iyong balbula ng kaligtasan ay nakatakda sa 100 PSI, ang sistema ay dapat nasa 75 PSI bago subukan. Ang presyur na ito ay nagbibigay ng kinakailangang puwersa ng pag-angat upang pigilan ang balbula na disc mula sa paghampas pabalik at mapinsala ang maselang mga ibabaw ng upuan.

• Hilahin ang pingga sa ganap na bukas na posisyon.
• Hawakan ito ng ilang segundo upang maalis ang mga labi.
• Bitawan ito at tiyaking nakasara ito kaagad nang hindi tumutulo.

Paraan 2: Bench Testing (Ang Gold Standard)

Ang bench testing ay ang pinakatumpak na paraan para ma-verify ang eksaktong "pop" pressure at reset pressure ng a balbula ng kaligtasan . Ito ay nangangailangan ng balbula na alisin mula sa pipeline at dalhin sa isang sertipikadong pagawaan.

Ang Bench Testing Setup

Ang balbula ay naka-mount sa isang test stand na gumagamit ng hangin, nitrogen, o tubig upang gayahin ang presyon ng system. Dahan-dahang pinapataas ng mga technician ang presyon hanggang sa balbula ng kaligtasan nagbubukas.

Paraan 3: In-Situ o Online na Pagsusuri

Para sa malalaking halaman kung saan masyadong mahal ang pagsasara ng boiler, In-Situ na pagsubok ay ang solusyon. Gumagamit ang paraang ito ng espesyal na hydraulic device para hilahin pataas ang valve stem habang tumatakbo pa rin ang system.

Paano Gumagana ang In-Situ Calculations

Kinakalkula ng isang computer ang balbula ng kaligtasan set point sa pamamagitan ng pagsasama-sama ng umiiral na presyon ng system sa puwersang inilapat ng hydraulic tool. Halimbawa, kung ang system ay nasa 80 PSI at ang hydraulic tool ay nag-aplay ng 20 PSI na halaga ng puwersa upang gawin itong pop, ang nakatakdang presyon ay nakumpirma sa 100 PSI. Nagbibigay-daan ito para sa pag-verify nang hindi naaabot ang buong hanay ng presyon ng boiler, na binabawasan ang panganib.

Mga Kritikal na Pag-iingat sa Kaligtasan Habang Pagsusuri

Dahil a balbula ng kaligtasan Ang pagpapalaya ay marahas at malakas, ang mga tiyak na protocol sa kaligtasan ay dapat sundin upang maprotektahan ang mga tauhan:

• Proteksyon sa pandinig: Ang popping valve ay maaaring lumampas sa 120 decibels.
• Oryentasyon ng Paglabas: Tiyakin na ang discharge pipe ay nakaturo palayo sa mga walkway.
• Gagging: Kung sumusubok ka ng maramihang mga balbula sa isang header, ang "test gags" ay ginagamit upang panatilihing nakasara ang iba pang mga balbula. Kritikal na Babala: Huwag kailanman higpitan nang sobra ang isang busalan, o ibaluktot mo ang balbula.

Kailan Mo Dapat Subukan ang Iyong Safety Valve?

Ang dalas ng pagsubok ay depende sa kalubhaan ng serbisyo. Ang isang balbula sa isang malinis na sistema ng hangin ay nangangailangan ng mas madalas na atensyon kaysa sa isa sa isang kinakaing unti-unting linya ng kemikal.

• Mga High Pressure Steam Boiler: Kadalasan ay nangangailangan ng manu-manong pagsubok bawat 6 na buwan at isang buong pagsubok sa presyon taun-taon.
• Mga Heating Boiler: Karaniwang nangangailangan ng manu-manong pagsusuri isang beses sa isang taon bago magsimula ang panahon ng pag-init.
• Mga daluyan ng presyon: Ang mga agwat ng inspeksyon ay karaniwang mula sa 2 hanggang 5 taon depende sa mga lokal na batas ng hurisdiksyon.
